BB-422PP9TB d'Advantech : convertisseur bidirectionnel RS-232 DB9 femelle vers RS-422 sur bornier, alimenté par le port, 115,2 kbit/s, jusqu'à 1200 m.

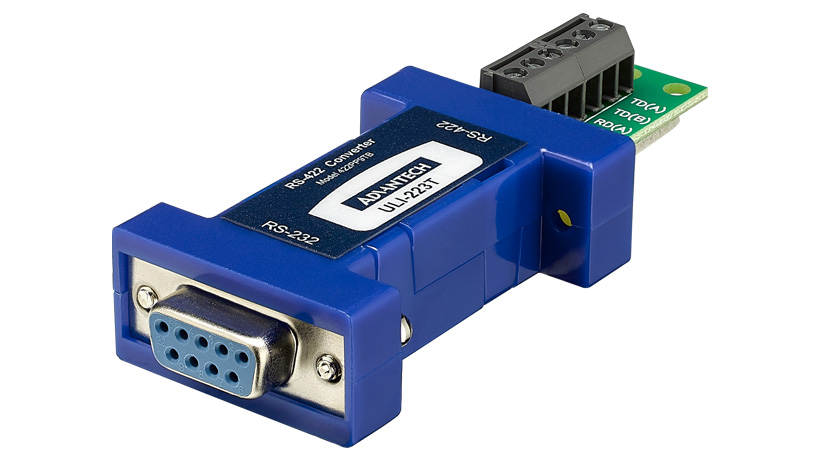

Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 1

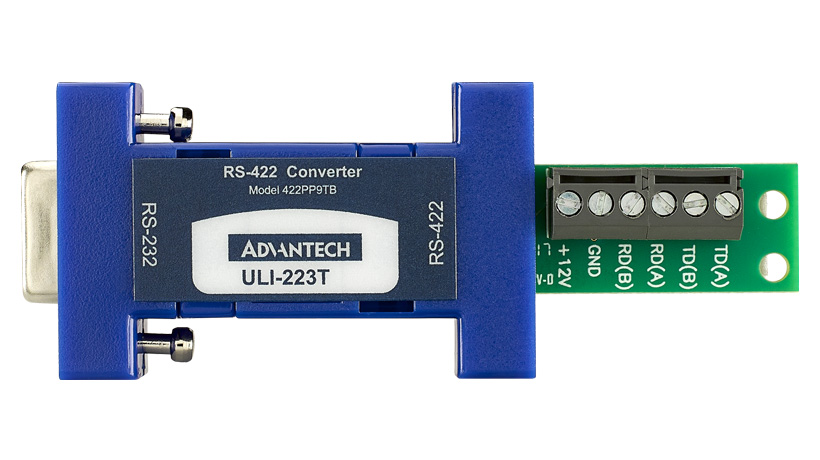

Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 2

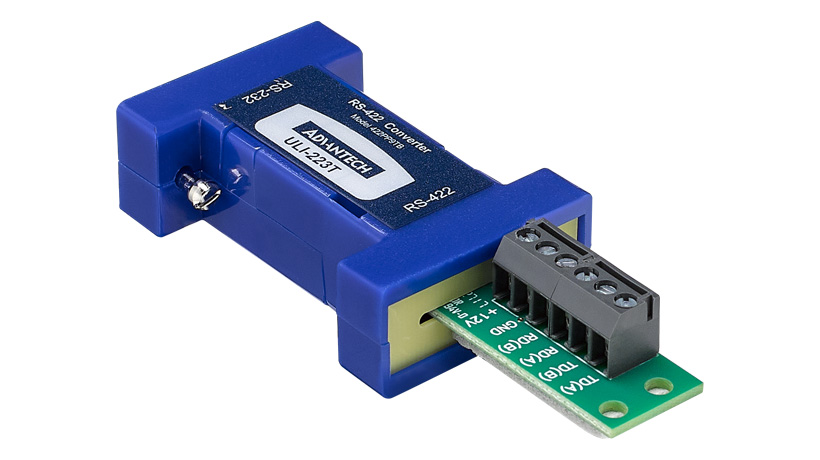

Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 3
Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 4
prev
Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 1
Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 2
Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 3
Convertisseur RS-232/RS-422 DB9 vers bornier (BB-422PP9TB) - vue 4
next

Description

Le BB-422PP9TB d'Advantech se branche sur un port RS-232 par son connecteur DB9 femelle et restitue une liaison RS-422 sur bornier à vis, prête à recevoir un câble à paires torsadées. La conversion est bidirectionnelle et la distance peut atteindre 1200 m, à des débits jusqu'à 115,2 kbit/s. Comme les autres modèles de la série, il s'alimente sur les lignes de handshake RS-232 et ne nécessite aucune source externe.

La température de service indiquée va de 0 à 70 °C. La sortie sur bornier fait toute la différence sur le terrain : le câble de ligne se raccorde directement, sans fabrication de connecteur, ce qui simplifie le tirage d'une liaison longue entre un poste de contrôle et une machine.

L'installateur peut aussi recouper ou rallonger le câble sans outillage spécifique. Ce choix convient bien aux liaisons point à point qui traversent un atelier bruité. Côté RS-422, respecter le repérage des paires émission et réception et prévoir le blindage relié à la masse d'un seul côté.

Points forts

  • Convertit RS-232 (DB9F) en RS-422 (DB9F), bidirectionnel
  • Étend les signaux de données RS-232 jusqu'à 1200 m (4000 pieds)
  • Débits de données jusqu'à 115,2 kbps
