BB-422LP9R d'Advantech : convertisseur RS-232 vers RS-422 en DB9 femelle, alimenté par les lignes de handshake, 115,2 kbit/s, liaison jusqu'à 1200 m.

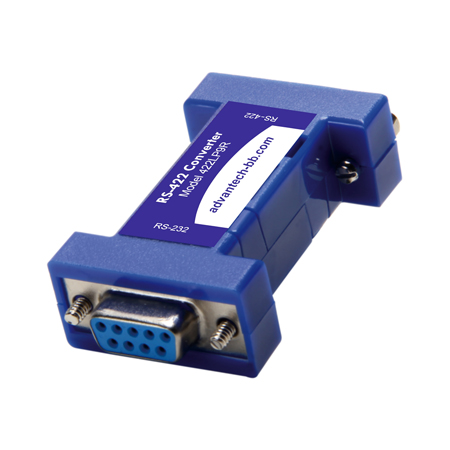

Convertisseur RS-232/RS-422 DB9 autoalimenté (BB-422LP9R) - vue 1

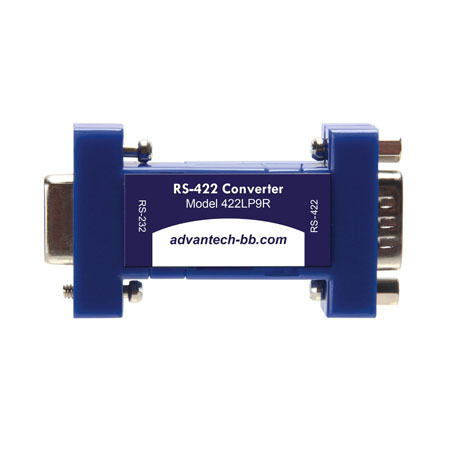

Convertisseur RS-232/RS-422 DB9 autoalimenté (BB-422LP9R) - vue 2
Convertisseur RS-232/RS-422 DB9 autoalimenté (BB-422LP9R) - vue 3
prev
Convertisseur RS-232/RS-422 DB9 autoalimenté (BB-422LP9R) - vue 1
Convertisseur RS-232/RS-422 DB9 autoalimenté (BB-422LP9R) - vue 2
Convertisseur RS-232/RS-422 DB9 autoalimenté (BB-422LP9R) - vue 3
next

Description

Avec ses deux connecteurs DB9 femelle, le BB-422LP9R d'Advantech convertit une liaison RS-232 en RS-422 symétrique directement au bout du câble. Les signaux TD et RD sont transformés en paires différentielles, ce qui porte la distance jusqu'à 1200 m, à des débits pouvant atteindre 115,2 kbit/s. Le convertisseur s'alimente sur les lignes de handshake activées du port série et ne réclame donc aucune source externe.

Des résistances de polarisation de 4,7 kΩ maintiennent la ligne dans un état défini au repos. La fiche technique indique un fonctionnement de 0 à 70 °C. Côté installation, le format DB9 est celui de la plupart des ports COM d'ordinateurs et de nombreux appareils de terrain ; le genre femelle des deux côtés impose toutefois de vérifier les connecteurs disponibles, et parfois d'ajouter un changeur de genre.

La liaison RS-422 qui en résulte supporte bien mieux les parasites d'un atelier qu'un câble RS-232 classique. Elle convient pour relier un terminal, un lecteur ou un afficheur distant à un poste de contrôle.

Points forts

  • Convertit les signaux RS-232 TD et RD en signaux RS-422 symétriques
  • Étend la ligne RS-232 jusqu'à 1200 m / 4000 pieds
  • Alimenté par les lignes de handshake RS-232 activées — aucune alimentation requise
