Convertisseur RS-232 vers RS-422 Advantech BB-422LCON : liaison étendue jusqu'à 1200 m, jusqu'à 90 kbit/s, 10 récepteurs en parallèle, connecteurs DB25.

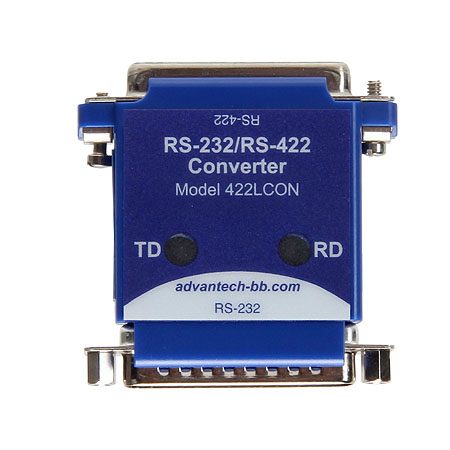

Convertisseur RS-232/RS-422 DB25 multipoint (BB-422LCON) - vue 1

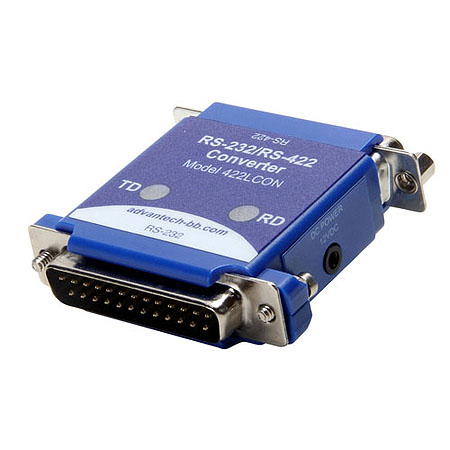

Convertisseur RS-232/RS-422 DB25 multipoint (BB-422LCON) - vue 2
Convertisseur RS-232/RS-422 DB25 multipoint (BB-422LCON) - vue 3
prev
Convertisseur RS-232/RS-422 DB25 multipoint (BB-422LCON) - vue 1
Convertisseur RS-232/RS-422 DB25 multipoint (BB-422LCON) - vue 2
Convertisseur RS-232/RS-422 DB25 multipoint (BB-422LCON) - vue 3
next

Description

Le BB-422LCON d'Advantech convertit les signaux RS-232 asymétriques d'un ordinateur ou d'un automate en signaux RS-422 symétriques. Ce passage en différentiel étend la liaison jusqu'à 1200 m, pour des débits allant jusqu'à 90 kbit/s. Son driver RS-422 peut alimenter jusqu'à 10 récepteurs en parallèle, ce qui permet de diffuser les données d'un maître vers plusieurs appareils dans un montage multipoint.

Le raccordement se fait par connecteurs DB25 mâle et femelle. Une alimentation externe est nécessaire et n'est pas fournie ; la fiche technique l'indique en 12 V CC. Le RS-232 reste limité à quelques mètres, car chaque signal est mesuré par rapport à la masse et devient vite sensible aux parasites.

Le RS-422 transmet chaque signal sur une paire de fils, ce qui lui donne une bien meilleure immunité aux perturbations d'atelier. C'est la solution classique pour éloigner un afficheur, une imprimante ou un pupitre de l'ordinateur qui le pilote. Prévoyez un câble à paires torsadées et l'alimentation adaptée.

Points forts

  • Convertit les signaux RS-232 asymétriques en signaux RS-422 symétriques
  • Étend la ligne RS-232 jusqu'à 1200 m (4000 pieds)
  • Débits de données jusqu'à 90 kbps
