Convertisseur RS-232 vers RS-422 Advantech BB-422LP25R : DB25, alimenté par les lignes de handshake, jusqu'à 115,2 kbit/s et 1,2 km de liaison.

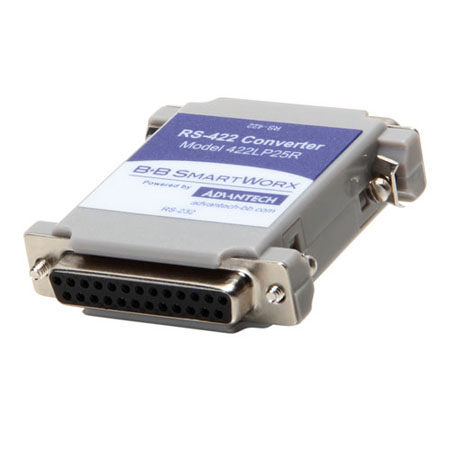

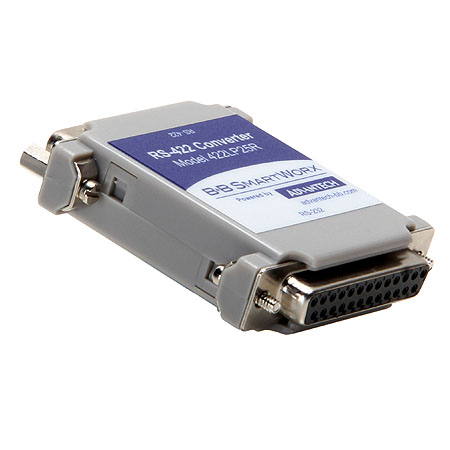

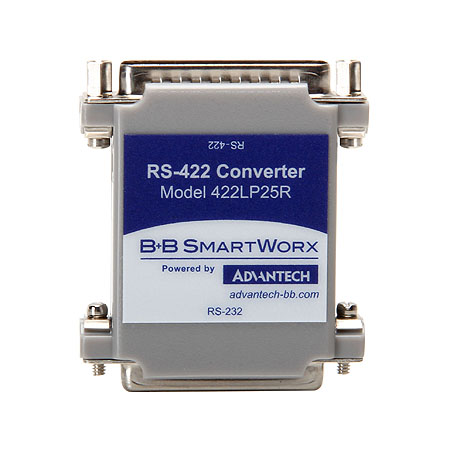

Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 1
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 2
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 3
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 4
prev
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 1
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 2
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 3
Convertisseur RS-232/RS-422 DB25 autoalimenté (BB-422LP25R) - vue 4
next

Description

Pas d'alimentation à prévoir avec le BB-422LP25R d'Advantech : ce convertisseur tire son énergie des lignes de handshake du port RS-232. Il transforme les signaux d'émission et de réception TD et RD en signaux RS-422 symétriques, ce qui étend la liaison jusqu'à 1,2 km. Le débit atteint 115,2 kbit/s. Le boîtier se monte directement sur le port grâce à ses connecteurs DB25, un mâle et un femelle, et la fiche technique donne une température de service de 0 à 70 °C.

Ce montage en ligne convient bien à un poste de supervision ou à un ordinateur de contrôle qui doit dialoguer avec un appareil situé à l'autre bout d'un hall, sans armoire ni bornier intermédiaire.

Seules les lignes de données sont converties, ce qui suffit à la plupart des protocoles série simples. En contrepartie, le fonctionnement dépend des signaux de contrôle fournis par le port : sur certains ports peu puissants ou sur des convertisseurs USB, il est prudent de vérifier que ces lignes sont bien actives avant la mise en service.

Points forts

  • Convertit les signaux RS-232 TD et RD en signaux RS-422 symétriques
  • Étend les signaux de données RS-232 jusqu'à 1,2 km (4000 pieds)
  • Débit de données : jusqu'à 115,2 kbps
