Convertisseur RS-232 vers RS-422 Advantech BB-422PP9R : DB9 femelle des deux côtés, installation en ligne sans alimentation, 115,2 kbit/s, jusqu'à 1200 m.

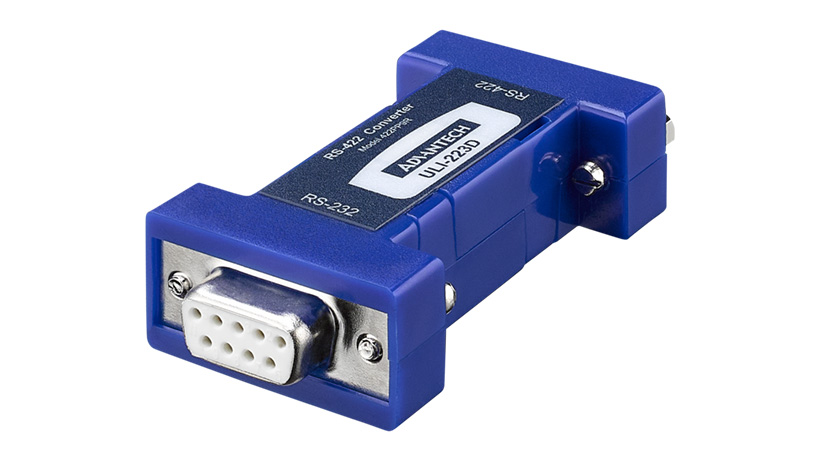

Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 1

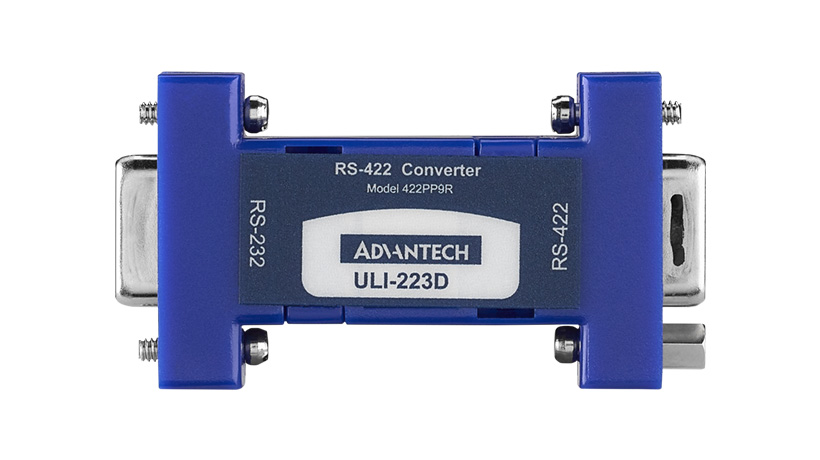

Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 2

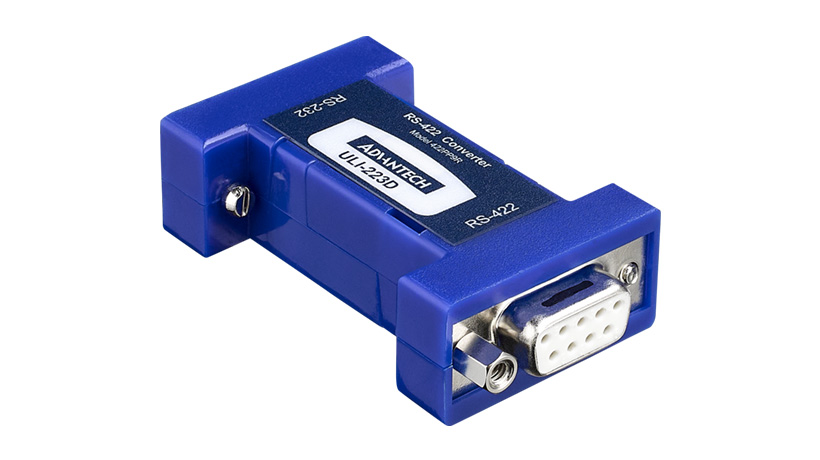

Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 3
Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 4
prev
Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 1
Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 2
Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 3
Convertisseur RS-232/RS-422 DB9 en ligne (BB-422PP9R) - vue 4
next

Description

Compact et sans alimentation externe, le BB-422PP9R d'Advantech convertit un port RS-232 en RS-422 en s'insérant simplement entre le port et le câble. Les deux côtés utilisent un connecteur DB9 femelle. La liaison convertie peut atteindre 1200 m, pour des débits jusqu'à 115,2 kbit/s, et le convertisseur se contente de l'énergie disponible sur les lignes de handshake RS-232.

La fiche technique précise une température de service de 0 à 70 °C. Dans la pratique, ce petit boîtier sert à reprendre une liaison existante devenue trop longue ou trop perturbée, sans toucher au logiciel ni au paramétrage du port série. Le RS-422 transmet les données sur des paires différentielles, beaucoup moins sensibles aux variateurs et aux câbles de puissance qui longent souvent les chemins de câbles d'un atelier.

Un second convertisseur, monté à l'autre extrémité, ramène généralement la liaison en RS-232 côté appareil. Avant la commande, il convient de vérifier que le port émet bien des signaux de contrôle suffisants pour alimenter le boîtier.

Points forts

  • Convertit RS-232 (DB9F) en RS-422 (DB9F)
  • Étend les signaux de données RS-232 jusqu'à 1200 m (4000 pieds)
  • Débits de données jusqu'à 115,2 kbps
