PCIE-1841L-A d'Advantech : carte PCIe à entrées analogiques simultanées 18 bits, 1 MS/s par voie, plage ±20 V, tension et courant, filtre passe-bas logiciel.

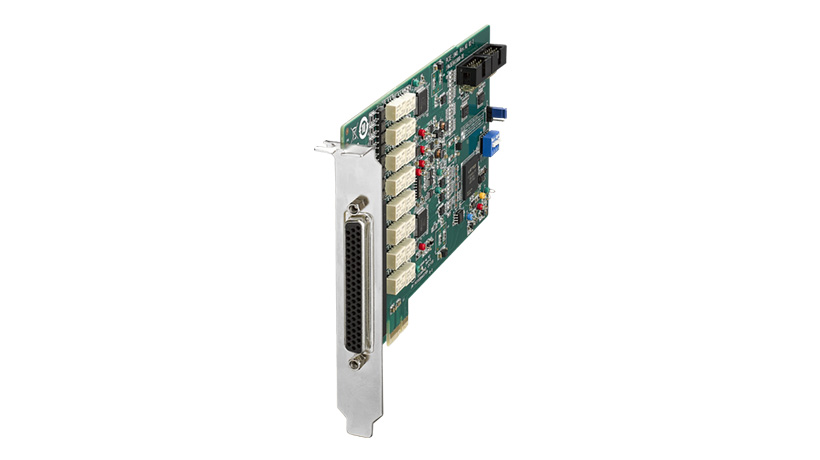

Carte d'acquisition PCIe simultanée 18 bits (PCIE-1841L-A) - vue 1
Carte d'acquisition PCIe simultanée 18 bits (PCIE-1841L-A) - vue 2
Carte d'acquisition PCIe simultanée 18 bits (PCIE-1841L-A) - vue 3
prev
Carte d'acquisition PCIe simultanée 18 bits (PCIE-1841L-A) - vue 1
Carte d'acquisition PCIe simultanée 18 bits (PCIE-1841L-A) - vue 2
Carte d'acquisition PCIe simultanée 18 bits (PCIE-1841L-A) - vue 3
next

Description

Déclinaison de la gamme d'acquisition simultanée, la PCIE-1841L-A d'Advantech mesure des signaux analogiques sur 16/8 voies échantillonnées en même temps, jusqu'à 1 MS/s par voie et avec une résolution de 18 bits. La plage d'entrée atteint 40 Vpp, soit la gamme ±20 V, et la carte accepte aussi bien des mesures de tension que de courant.

Un filtre passe-bas sélectionnable par logiciel limite le bruit hors bande, et plusieurs modes de déclenchement permettent de synchroniser l'acquisition avec un événement extérieur. Elle s'installe dans un emplacement PCI Express et fonctionne de 0 à 60 °C. Pour un projet de mesure, le nombre de voies réellement nécessaires guide le choix entre cette version et la PCIE-1841 complète : inutile de payer des entrées qui resteront libres.

La haute résolution reste précieuse pour les capteurs à faible variation, comme les jauges ou les microphones de mesure. Côté intégration, assurez-vous que le logiciel d'acquisition choisi prend en charge cette carte et ses filtres, et prévoyez le câblage adapté au connecteur.

Points forts

  • 16/8-ch simultaneous sampling up to 1 MS/s
  • 18-bit resolution
  • Software selectable low-pass filter
