Carte PCIe Advantech PCIE-1840-AE : 4 entrées analogiques simultanées à 125 MS/s en 16 bits, 2 Go de mémoire embarquée et diffusion de données en continu.

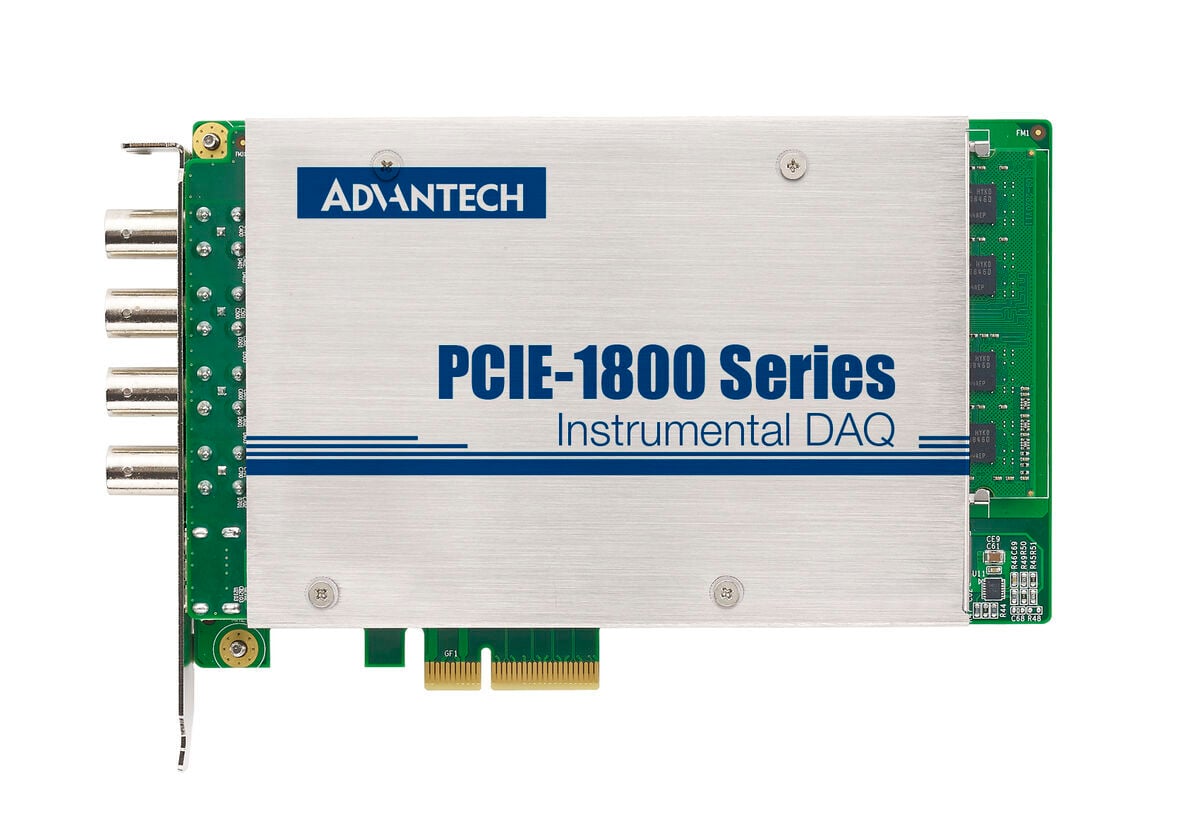

Carte d'acquisition PCIe 4 voies 125 MS/s (PCIE-1840-AE) - vue 1

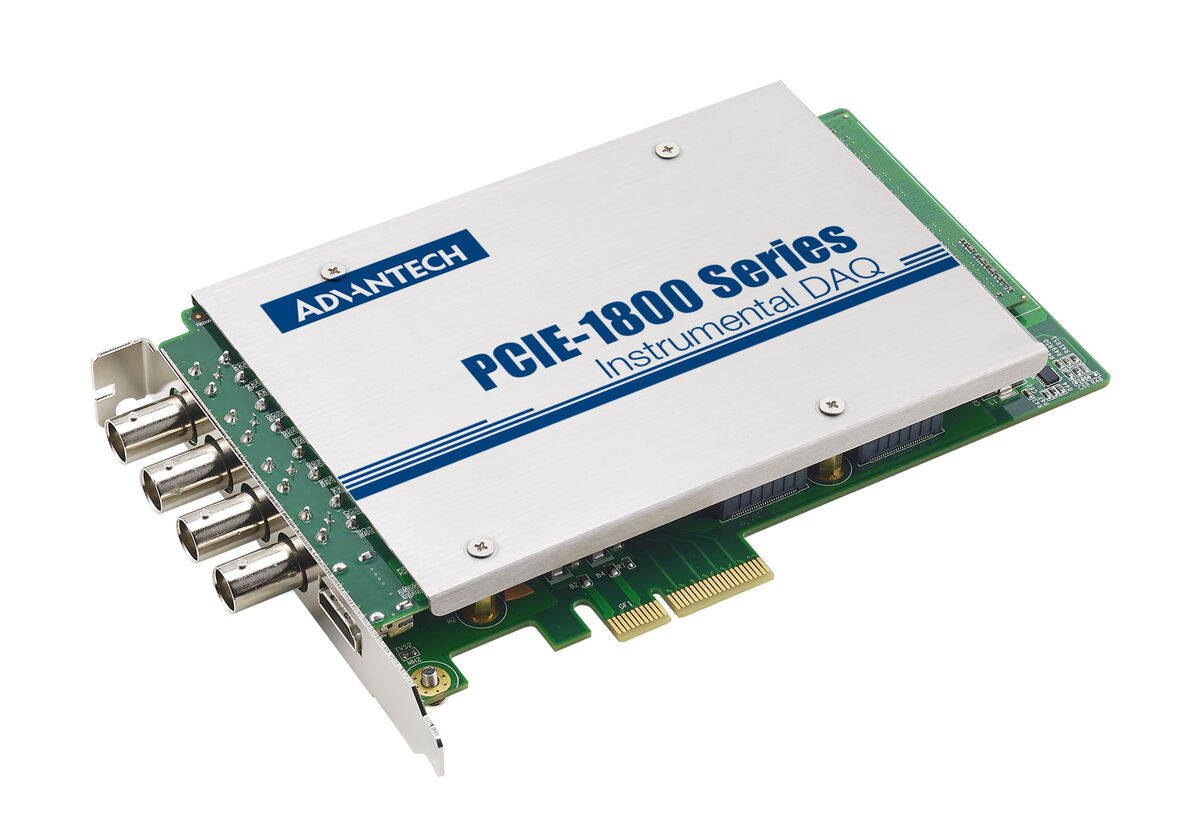

Carte d'acquisition PCIe 4 voies 125 MS/s (PCIE-1840-AE) - vue 2
prev
Carte d'acquisition PCIe 4 voies 125 MS/s (PCIE-1840-AE) - vue 1
Carte d'acquisition PCIe 4 voies 125 MS/s (PCIE-1840-AE) - vue 2
next

Description

Conçue pour les signaux rapides, la PCIE-1840-AE d'Advantech numérise simultanément 4 entrées analogiques à 125 MS/s avec une résolution de 16 bits, et propose un échantillonnage entrelacé dans le temps à 500 MHz. Les données peuvent être diffusées en continu vers le PC ou stockées dans les 2 Go de mémoire embarquée. L'impédance d'entrée se choisit entre 1 Mohm et 50 ohms, le couplage est sélectionnable en AC ou en DC, et un filtre anti-repliement réglable est intégré à la carte.

Elle s'installe dans un emplacement PCI Express et fonctionne de 0 à 50 °C. Ce type de carte se rapproche d'un oscilloscope intégré au PC : il capte des phénomènes que les cartes multifonctions classiques ne voient pas, comme des ultrasons, des vibrations haute fréquence ou des signaux radio en bande de base.

L'échantillonnage simultané conserve la relation de phase entre les voies, essentielle pour comparer plusieurs capteurs. Prévoyez un PC capable d'absorber le débit en mode continu et un stockage dimensionné pour la durée d'enregistrement visée.

Points forts

  • Carte PCIE 4 voies, numérisation simultanée, 125 MS/S, 16 bits
  • 4 entrées analogiques simultanées, jusqu'à 125MHz, résolution 16 bits
  • Echantillonnage entrelacé dans le temps à 500MHz
