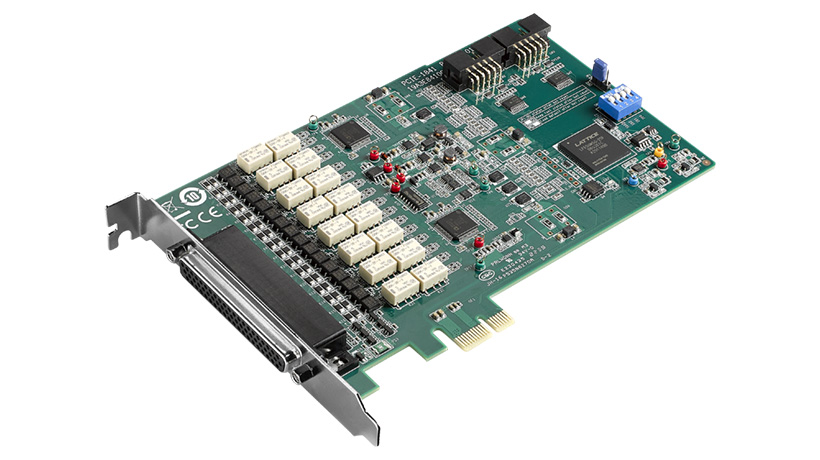

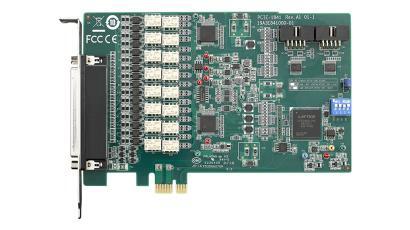

Carte d'acquisition de données PCIe 16 canaux, 18 bits, 1 Méch./s/canal simultanée
-
Réference :
PCIE-1841-A
- Fabricant : ADVANTECH
- Type de produit : Carte d'acquisition
- Garantie : 2 ans
- Fiche technique : Télécharger
Des questions sur nos produits ? N’hésitez pas à nous contacter.
Description
- Caractéristiques principales
- Nombre de canaux : 16 (PCIE-1841), échantillonnage simultané
- Résolution : 18 bits
- Taux d’échantillonnage : Jusqu’à 1 MS/s par canal
- Plage d’entrée : Jusqu’à ±20 V ou ±20 mA, configurable par logiciel
- Filtre passe-bas : 22.5 kHz ou 250 kHz, configurable par canal
- Types de mesure : Tension et courant
- Modes de déclenchement : Multiples, analogiques et numériques
- Performances
- Précision absolue :
- Tension : ±0.01% à ±0.05% de l’échelle complète
- Courant : ±0.1% à ±0.5% de l’échelle complète
- Bruit de canal au repos : 275 ?VRMS
- ENOB : 17.14 bits
- SNR : 88.36 dB
- THD : -103.09 dB
- Plage dynamique : 94.71 dB
- Spécifications techniques
- Protection surtension : ±30 V
- Impédance d’entrée : 1 M? (tension), 500 ? (courant)
- Acquisition : Instantanée ou en mode tampon (FIFO de 8192 échantillons)
- Connecteur : DB-62
- Dimensions : 175 x 100 mm
- Poids : 0.12 kg
- Déclenchement
- Nombre de déclencheurs : 2 (analogique ou numérique)
- Seuils, hystérésis, polarité : Configurables par logiciel
- Déclenchement numérique : 2 broches externes, logique TTL
- Conditions environnementales
- Température de fonctionnement : 0 °C à 60 °C
- Température de stockage : -40 °C à 70 °C
- Humidité : 10% à 90% (fonctionnement), 5% à 95% (stockage)
