PCIE-1840L-AE d'Advantech : numériseur PCIe à 4 voies simultanées, 80 MS/s en 16 bits, 2 Go de mémoire, couplage AC/DC et filtre anti-repliement intégré.

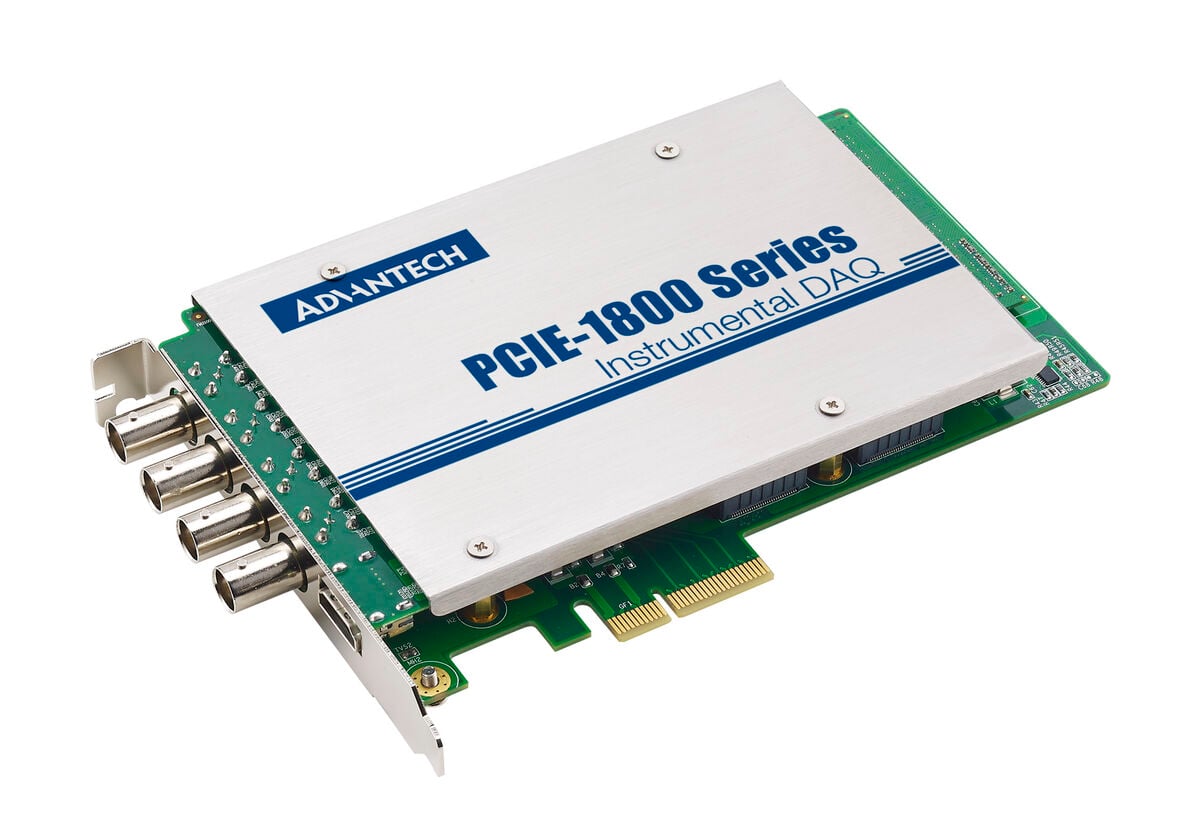

Carte d'acquisition PCIe 4 voies 80 MS/s (PCIE-1840L-AE) - vue 1

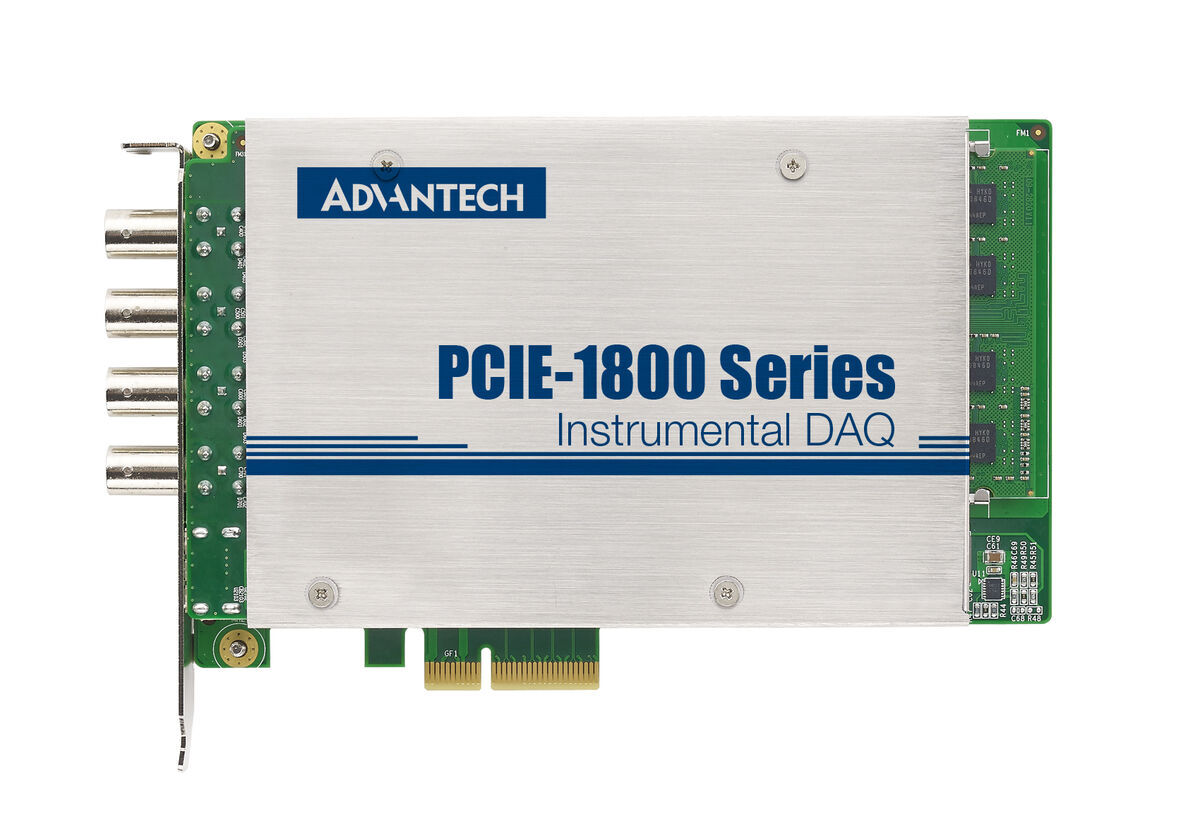

Carte d'acquisition PCIe 4 voies 80 MS/s (PCIE-1840L-AE) - vue 2
prev
Carte d'acquisition PCIe 4 voies 80 MS/s (PCIE-1840L-AE) - vue 1
Carte d'acquisition PCIe 4 voies 80 MS/s (PCIE-1840L-AE) - vue 2
next

Description

Variante à cadence réduite de la gamme de numériseurs rapides, la PCIE-1840L-AE d'Advantech acquiert 4 voies analogiques de manière simultanée à 80 MS/s avec une résolution de 16 bits. Elle conserve la mémoire embarquée de 2 Go, la possibilité de diffuser les données en continu, l'impédance d'entrée sélectionnable entre 1 Mohm et 50 ohms, le couplage AC ou DC et le filtre anti-repliement réglable.

La carte se loge dans un emplacement PCI Express et supporte une ambiance de 0 à 50 °C. Choisir la bonne fréquence d'échantillonnage revient à dimensionner la mesure au juste besoin : au-delà de la bande passante utile, une cadence plus élevée alourdit surtout le volume de données à transférer et à archiver.

Cette version s'adresse aux essais où le signal reste rapide sans exiger le haut de gamme, par exemple le contrôle non destructif, l'analyse de chocs ou la caractérisation de convertisseurs de puissance. Pour un banc multi-voies, vérifiez que l'application exploite bien la synchronisation des quatre entrées et la taille de la mémoire tampon.

Points forts

  • Carte PCIE 4 voies, numérisation simultanée, 80 MS/S, 16 bits
  • 4 entrées analogiques simultanées, jusqu'à 125MHz, résolution 16 bits
  • Echantillonnage entrelacé dans le temps à 500MHz
