Carte PCIe multifonction Advantech PCIE-1816-B : 16 entrées analogiques 1 MS/s en 16 bits, 2 sorties analogiques, 24 E/S numériques et compteurs 32 bits.

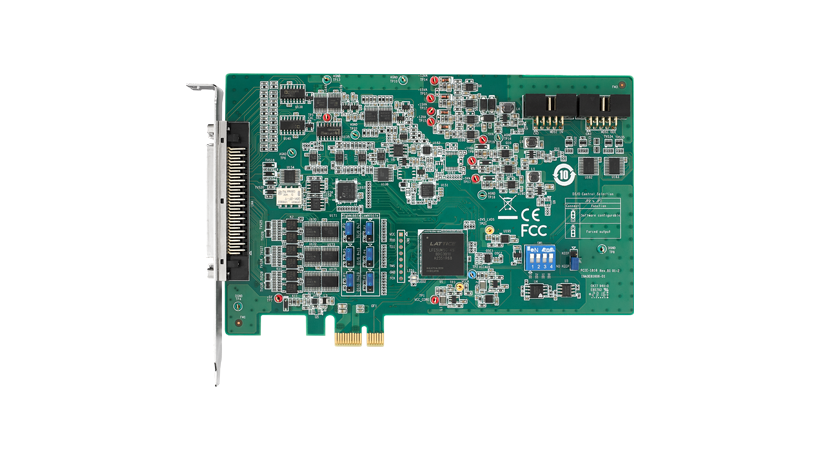

Carte d'acquisition PCIe multifonction 1 MS/s (PCIE-1816-B) - vue 1

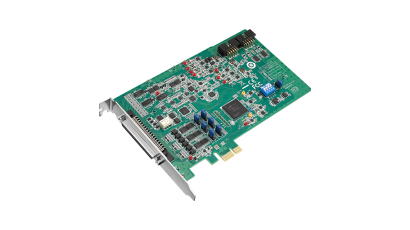

Carte d'acquisition PCIe multifonction 1 MS/s (PCIE-1816-B) - vue 2

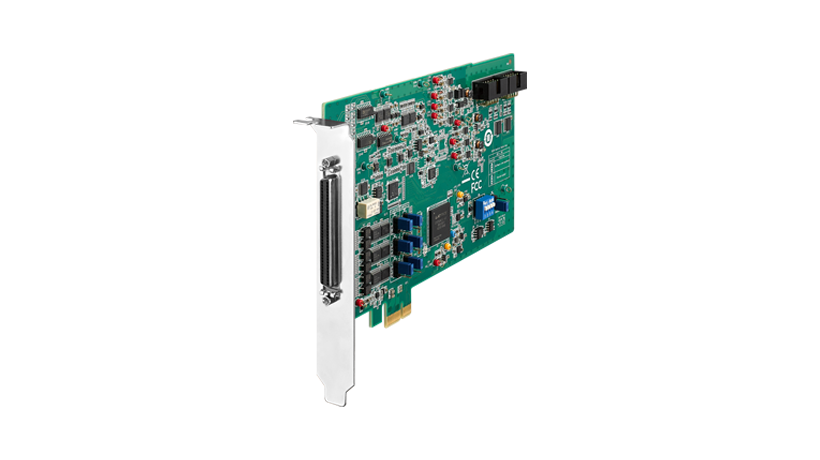

Carte d'acquisition PCIe multifonction 1 MS/s (PCIE-1816-B) - vue 3
prev
Carte d'acquisition PCIe multifonction 1 MS/s (PCIE-1816-B) - vue 1
Carte d'acquisition PCIe multifonction 1 MS/s (PCIE-1816-B) - vue 2
Carte d'acquisition PCIe multifonction 1 MS/s (PCIE-1816-B) - vue 3
next

Description

La PCIE-1816-B d'Advantech est une carte d'acquisition multifonction au format PCI Express qui réunit dans un même emplacement la mesure analogique, la génération de signaux et les entrées/sorties logiques. Elle numérise 16 entrées analogiques jusqu'à 1 MS/s avec une résolution de 16 bits et pilote 2 sorties analogiques jusqu'à 3 MS/s, capables de produire des formes d'onde.

Des déclencheurs analogiques et numériques synchronisent les acquisitions, tandis que 24 lignes d'E/S numériques programmables et deux compteurs de 32 bits complètent l'ensemble. Une mémoire FIFO de 4k échantillons absorbe les flux rapides. Les pilotes visent Windows 7, XP et Windows 8 en mode bureau, et la carte fonctionne de 0 à 60 °C. Sur un banc de test, cette polyvalence évite de multiplier les cartes : une seule carte lit les capteurs, applique une consigne analogique et surveille des contacts de fin de course.

Le format PCIe convient aux PC industriels récents ; vérifiez simplement qu'un emplacement libre est disponible et que la version du système d'exploitation est couverte par les pilotes.

Points forts

  • Carte PCIE multifonction, 16 voies, 1 MS/s, 16 bits
  • 16 entrées analogiques, jusqu'à 1 MS/s, résolution 16 bits
  • 2 sorties analogiques jusqu'à 3 MS/s, résolution 16 bits
