Carte d'acquisition PCIe Advantech PCIE-1816H-B : 16 voies analogiques à 5 MS/s en 16 bits, 2 sorties analogiques, 24 E/S TOR, de 0 à 60 °C.

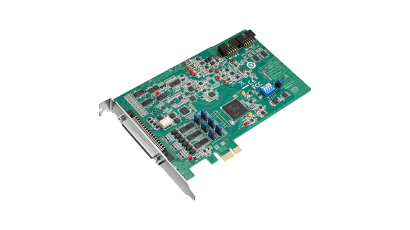

Carte d'acquisition PCIe analogique et TOR (PCIE-1816H-B) - vue 1

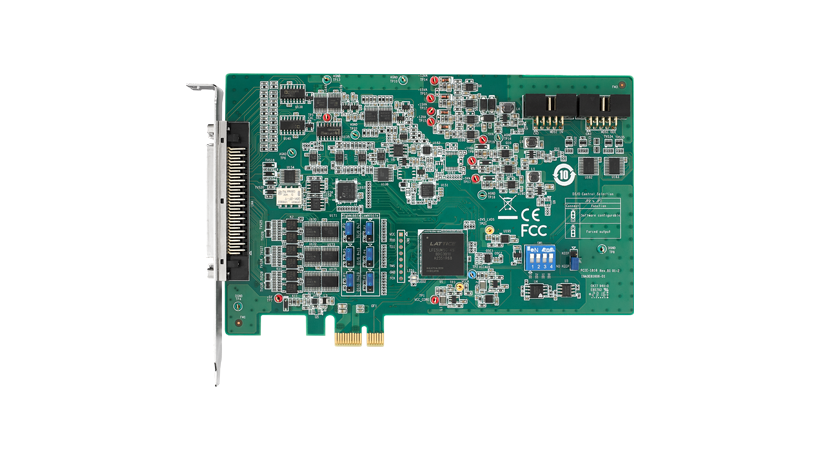

Carte d'acquisition PCIe analogique et TOR (PCIE-1816H-B) - vue 2

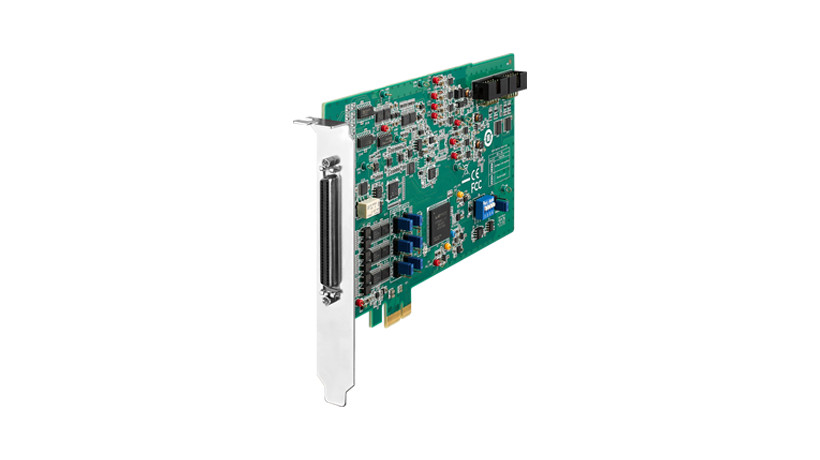

Carte d'acquisition PCIe analogique et TOR (PCIE-1816H-B) - vue 3
prev
Carte d'acquisition PCIe analogique et TOR (PCIE-1816H-B) - vue 1
Carte d'acquisition PCIe analogique et TOR (PCIE-1816H-B) - vue 2
Carte d'acquisition PCIe analogique et TOR (PCIE-1816H-B) - vue 3
next

Description

Avec la PCIE-1816H-B, Advantech propose une carte d'acquisition PCI Express qui associe mesure analogique rapide et entrées/sorties tout ou rien. Les 16 voies analogiques sont annoncées à 5 MS/s avec une résolution de 16 bits, et deux sorties analogiques jusqu'à 3 MS/s génèrent des consignes ou des formes d'onde. Les acquisitions se déclenchent sur un seuil analogique ou un front numérique, et 24 lignes d'E/S numériques programmables ainsi que deux compteurs de 32 bits gèrent les signaux logiques.

La FIFO de 4k échantillons tamponne les données, les pilotes prennent en charge Windows 7, XP et Windows 8 en mode bureau, et la carte accepte une ambiance de 0 à 60 °C.

En contrôle-commande, réunir les voies analogiques et TOR sur une même carte simplifie la synchronisation : un même déclencheur peut démarrer la mesure lorsque la machine change d'état. Pour les essais de caractérisation, la génération de formes d'onde permet de solliciter le système testé puis d'enregistrer sa réponse avec le même horodatage.

Points forts

  • Carte PCIE multifonction, 16 voies, 5 MS/s, 16 bits
  • 16 entrées analogiques, jusqu'à 1 MS/s, résolution 16 bits
  • 2 sorties analogiques jusqu'à 3 MS/s, résolution 16 bits
