Carte d'acquisition PCIe Advantech PCIE-1747-A : 64 entrées analogiques, convertisseur 16 bits à 250 kHz, autocalibration et mémoire FIFO embarquée.

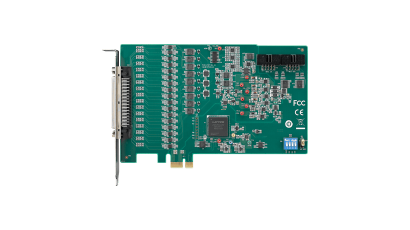

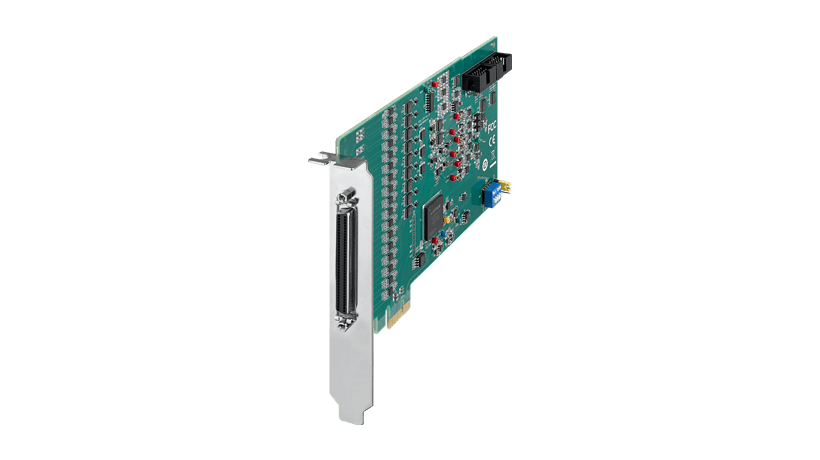

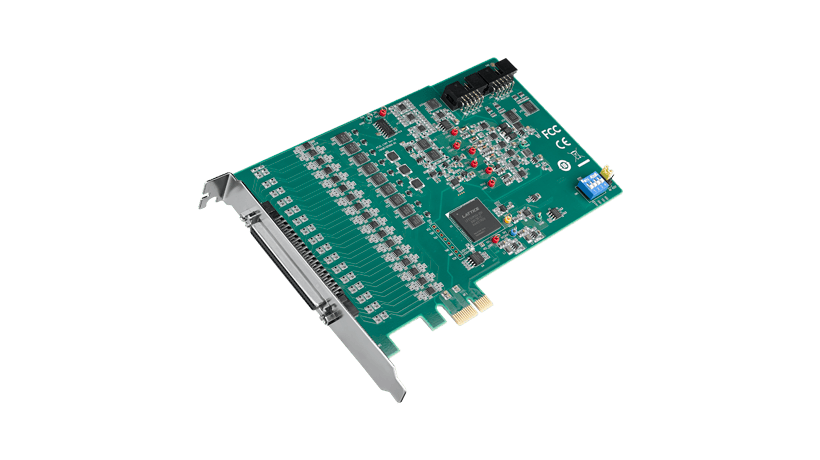

Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 1
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 2
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 3
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 4
prev
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 1
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 2
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 3
Carte d'acquisition PCIe 64 entrées analog. (PCIE-1747-A) - vue 4
next

Description

La PCIE-1747-A d'Advantech est une carte d'acquisition analogique haute densité pour bus PCI Express. Elle accepte 64 voies en mode asymétrique, 32 en mode différentiel, ou une combinaison des deux selon le câblage des capteurs. Le convertisseur analogique-numérique de 16 bits échantillonne jusqu'à 250 kHz, et une mémoire FIFO embarquée de 8 k échantillons absorbe les rafales avant le transfert vers le PC par bus mastering, sans solliciter le processeur.

L'autocalibration maintient la précision dans le temps, et un commutateur d'identification distingue plusieurs cartes installées dans un même calculateur. La fiche technique annonce un fonctionnement de 0 à 60 °C. Une telle densité de voies sert aux bancs d'essais où de nombreux capteurs de pression, de force ou de température doivent être relevés en parallèle.

Gardez en tête que la fréquence d'échantillonnage se partage entre les voies balayées : plus on en active, plus la cadence par voie diminue. Le mode différentiel est à privilégier pour les signaux faibles ou les câbles longs.

Points forts

  • 64-ch single-ended or 32-ch differential or a combination of analog input
  • 16-bit A/D converter, with up to 250 kHz sampling rate
  • Auto calibration
