PCI-1714U-BE d'Advantech : carte d'acquisition PCI à 4 entrées analogiques simultanées, 12 bits jusqu'à 30 MS/s, FIFO de 32768 échantillons.

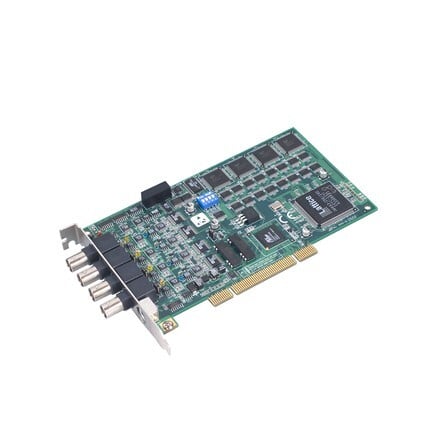

Carte d'acquisition PCI rapide 4 voies (PCI-1714U-BE) - vue 1
Carte d'acquisition PCI rapide 4 voies (PCI-1714U-BE) - vue 2
prev
Carte d'acquisition PCI rapide 4 voies (PCI-1714U-BE) - vue 1
Carte d'acquisition PCI rapide 4 voies (PCI-1714U-BE) - vue 2
next

Description

La carte PCI-1714U-BE d'Advantech s'adresse aux mesures de signaux rapides. Elle dispose de 4 entrées analogiques asymétriques, chacune équipée de son propre convertisseur 12 bits : les quatre voies sont échantillonnées simultanément à une cadence pouvant atteindre 30 MHz. Le gain est programmable, plusieurs modes de déclenchement sont proposés et une mémoire FIFO de 32768 échantillons stocke les acquisitions avant leur transfert.

Un compteur programmable, un commutateur BoardID et la compatibilité avec les signaux de bus PCI en 3,3 V ou 5 V complètent la carte, qui fonctionne de 0 à 60 °C. L'échantillonnage simultané conserve la relation de phase entre les voies, ce qui compte pour comparer un courant et une tension, analyser une impulsion ou caractériser un composant sur un banc.

À ces cadences, la longueur et la qualité des câbles influencent directement le résultat. Il convient aussi de dimensionner le logiciel et le PC pour traiter le volume de données produit en rafale.

Points forts

  • Carte PCI 4 voies à entrée analogique simultanée, 30 MS/s, 12 bits
  • 4 voies d'entrée analogiques asymétriques
  • Convertisseur A/N 12 bits, avec un taux d'échantillonnage allant jusqu'à 30 MHz
