Carte d'acquisition Advantech PCI-1713U-BE : 32 entrées analogiques isolées 2500 V CC, 12 bits à 100 kS/s, gain par voie et FIFO de 4096 échantillons.

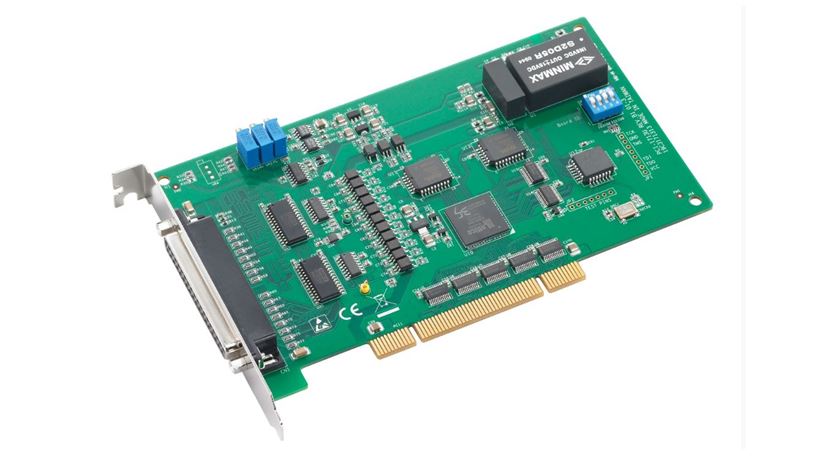

Carte d'acquisition PCI 32 entrées isolées (PCI-1713U-BE) - vue 1
Carte d'acquisition PCI 32 entrées isolées (PCI-1713U-BE) - vue 2
prev
Carte d'acquisition PCI 32 entrées isolées (PCI-1713U-BE) - vue 1
Carte d'acquisition PCI 32 entrées isolées (PCI-1713U-BE) - vue 2
next

Description

Destinée aux mesures exposées aux perturbations, la PCI-1713U-BE d'Advantech est une carte PCI à 32 entrées analogiques isolées. Les voies se câblent en 32 entrées asymétriques, 16 entrées différentielles ou en combinaison des deux, et sont numérisées sur 12 bits à une cadence de 100 kS/s. Le gain se programme pour chaque voie, l'échantillonnage peut être cadencé par logiciel, par horloge interne ou par source externe, et une mémoire FIFO de 4096 échantillons sécurise le transfert.

L'isolation atteint 2500 V CC, la carte s'insère dans un bus PCI universel et fonctionne de 0 à 60 °C. L'isolation entre le terrain et le calculateur est souvent le critère décisif en atelier : elle évite qu'une différence de potentiel entre capteurs ou une surtension ne remonte jusqu'à la carte mère.

Les 32 voies permettent par ailleurs de surveiller de nombreux points de mesure avec un seul emplacement. Le commutateur BoardID facilite l'identification de chaque carte quand le PC en accueille plusieurs.

Points forts

  • Carte PCI 32 voies, Entrée analogique isolée, 100 kS/s, 12 bits
  • Protection d'isolement de 2 500 VDC
  • 32 voies à une extrémité ou 16 voies différentiels ou une combinaison d'entrées analogiques
