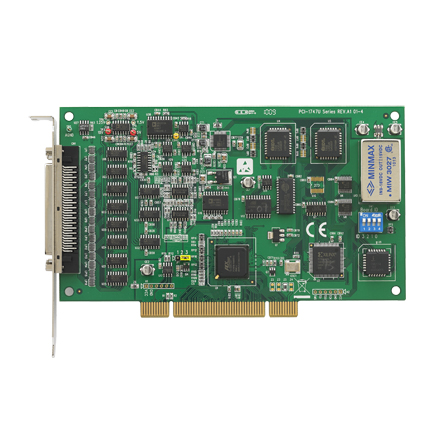

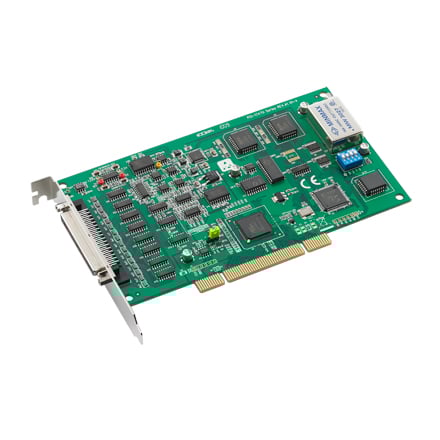

Carte d'acquisition PCI-1747U-AE d'Advantech : 64 entrées analogiques 16 bits à 250 kS/s, calibrage automatique et FIFO de 1024 échantillons.


Description
La PCI-1747U-AE d'Advantech est une carte d'acquisition à haute densité de voies : 64 entrées analogiques asymétriques, 32 différentielles ou une combinaison des deux. Le convertisseur 16 bits échantillonne jusqu'à 250 kHz, avec une mémoire FIFO de 1024 échantillons et le transfert des données par maîtrise du bus PCI. Le calibrage automatique maintient la précision, et la carte accepte les bus PCI en 3,3 V comme en 5 V.
Un commutateur BoardID identifie la carte, qui fonctionne de 0 à 60 °C. Ce nombre de voies répond aux campagnes de mesure étendues : suivi de nombreuses températures conditionnées sur un four, cartographie de pressions sur un prototype ou surveillance d'un banc d'endurance.
La cadence annoncée étant partagée par toutes les voies scrutées, il faut rapprocher le nombre de voies actives et la fréquence souhaitée par voie. Le passage en différentiel améliore l'immunité aux bruits sur les liaisons longues, au prix d'une division par deux du nombre de voies disponibles.
Points forts
- Carte PCI 64 entrées analogiques, 250 kS/s, 16 bits
- 64 voies à une extrémité ou 32 voies différentiels ou une combinaison d'entrées analogiques
- Convertisseur A/N 16 bits, avec une fréquence d'échantillonnage allant jusqu'à 250 kHz
Caractéristiques techniques
Caractéristiques principales
Interfaces
Système
Alimentation et environnement
Mécanique
Conformité
Fonctions
