Carte PCI Advantech PCI-1715U-BE : 32 entrées analogiques isolées 2500 V CC, numérisation 12 bits jusqu'à 500 kS/s et gain programmable par voie.

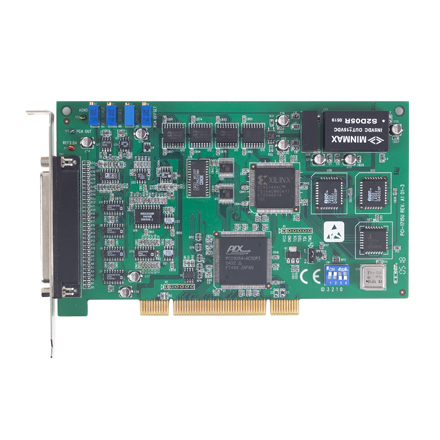

Carte d'acquisition PCI isolée 500 kS/s (PCI-1715U-BE) - vue 1

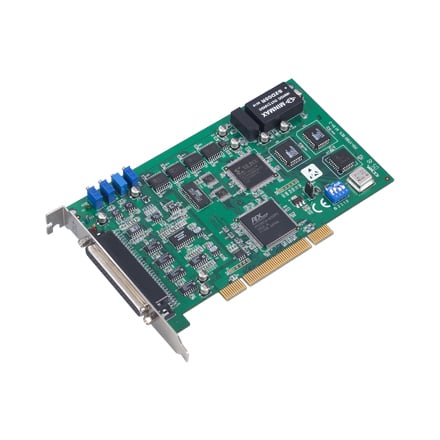

Carte d'acquisition PCI isolée 500 kS/s (PCI-1715U-BE) - vue 2
prev
Carte d'acquisition PCI isolée 500 kS/s (PCI-1715U-BE) - vue 1
Carte d'acquisition PCI isolée 500 kS/s (PCI-1715U-BE) - vue 2
next

Description

La PCI-1715U-BE d'Advantech reprend le principe d'une carte PCI à 32 entrées analogiques isolées, avec une cadence d'échantillonnage portée à 500 kS/s. Les entrées se configurent en 32 voies asymétriques, 16 voies différentielles ou en combinaison, et sont converties sur 12 bits. Chaque voie dispose de son propre gain programmable, et l'échantillonnage peut être déclenché par logiciel, par horloge interne ou par source externe.

La mémoire FIFO embarquée contient 1024 échantillons. L'isolation de 2500 V CC sépare le terrain du PC, sur un bus PCI universel, pour un fonctionnement de 0 à 60 °C. Cette combinaison d'une cadence plus élevée et de l'isolation intéresse les bancs d'essais où de nombreuses voies doivent être scrutées rapidement sans risquer le calculateur, par exemple sur des cellules de puissance ou des équipements électrotechniques.

Rappelons que la cadence annoncée se partage entre les voies balayées : plus le nombre de voies actives est grand, plus la fréquence par voie diminue.

Points forts

  • Carte PCI 32 voies, Entrée analogique isolée, 500 kS/s, 12 bits
  • Protection d'isolement de 2 500 VDC
  • 32 voies à une extrémité ou 16 voies différentiels ou une combinaison d'entrées analogiques
