Carte PCI Advantech PCI-1285V-AE : huit axes par DSP en version valeur, 5 Mpps, codeur 10 MHz, interpolation linéaire et circulaire et E-Gear.

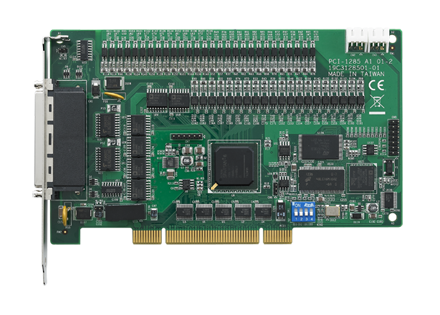

Carte de commande PCI 8 axes DSP valeur (PCI-1285V-AE) - vue 1

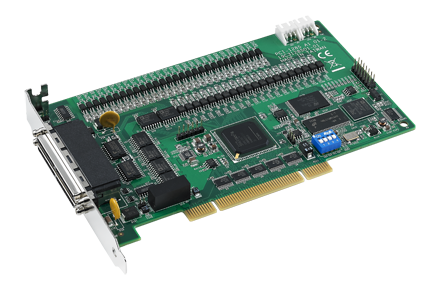

Carte de commande PCI 8 axes DSP valeur (PCI-1285V-AE) - vue 2
prev

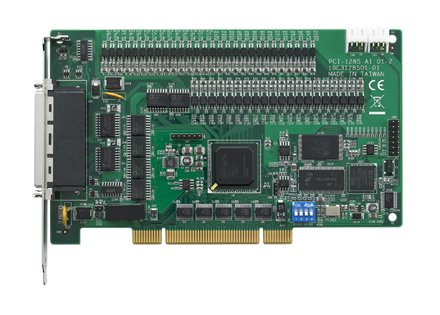

Carte de commande PCI 8 axes DSP valeur (PCI-1285V-AE) - vue 1
Carte de commande PCI 8 axes DSP valeur (PCI-1285V-AE) - vue 2
next

Description

Pour les machines à nombreux axes qui n'exigent pas de came électronique, Advantech propose la PCI-1285V-AE, carte PCI de commande de huit axes à DSP en version valeur. Elle délivre des impulsions jusqu'à 5 Mpps et accepte les codeurs jusqu'à 10 MHz en mode 4xAB ou 2,5 MHz en CW/CCW. L'interpolation linéaire et circulaire, l'engrenage électronique E-Gear et les rampes d'accélération programmables sont pris en charge.

La planification des trajectoires utilise une mémoire de 10K points, sans mélange automatique. La comparaison de position déclenche jusqu'à 100 kHz avec 100K points en mémoire, et l'on dispose du verrouillage de position, de l'arrêt d'urgence matériel, des interruptions programmables et du chien de garde.

Fonctionnement de 0 à 60 °C. Les voies RDY/LTC et SVON/CMP/CAM-DO/ERC peuvent être réaffectées en entrées et sorties générales, ce qui évite parfois d'ajouter une carte d'E/S. Sur un banc de test multi-postes ou une ligne de conditionnement, comparez le coût par axe avec celui de deux cartes de quatre axes.

Points forts

  • L'entrée du codeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW.
  • Sortie d'impulsions jusqu'à 5 Mpps
  • Supporte l'interpolation linéaire et circulaire
