PCI-1245L-AE d'Advantech : carte PCI de commande de quatre axes, impulsions jusqu'à 1 Mpps, codeur 4 MHz, interpolation linéaire et rampes T/S.

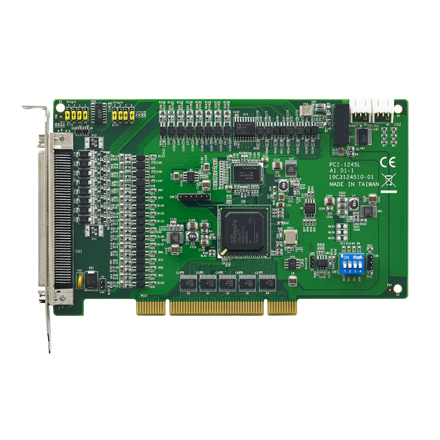

Carte de commande d'axes PCI 4 axes 1 Mpps (PCI-1245L-AE) - vue 1
Carte de commande d'axes PCI 4 axes 1 Mpps (PCI-1245L-AE) - vue 1

Description

La PCI-1245L-AE est la carte d'entrée de gamme d'Advantech pour piloter quatre axes depuis un PC, qu'il s'agisse de moteurs pas à pas, de moteurs à commande impulsionnelle ou de servomoteurs. Elle délivre jusqu'à 1 Mpps, en sortie différentielle ou à simple extrémité selon le réglage des cavaliers, et lit les codeurs jusqu'à 4 MHz en mode 4xAB ou 1 MHz en CW/CCW.

L'interpolation linéaire porte sur deux axes, avec rampes en T ou en S, accélération programmable et modification de vitesse en cours de mouvement. On retrouve l'entrée d'arrêt d'urgence matérielle, le chien de garde et les interruptions programmables. La carte fonctionne de 0 à 60 °C. Elle vise les applications de positionnement point à point où des fonctions avancées comme la came électronique ne sont pas nécessaires : axes de réglage, poussoirs, magasins ou dispositifs de chargement.

Le choix entre sortie différentielle et simple extrémité se fait selon l'entrée du variateur et la longueur du câble, la sortie différentielle supportant mieux les environnements perturbés.

Points forts

  • Carte PCI commande de moteurs pas à pas, impulsionnels, servomoteurs à 4 axes
  • L'entrée du codeur est de 4 MHz pour le mode 4xAB, 1 MHz pour le mode CW/CCW
  • Sortie d'impulsion jusqu'à 1 Mpps et le type de sortie peut être commuté en différentiel ou en simple extrémité par réglage des cavaliers
