Carte PCI Advantech PCI-1285-AE : commande de huit axes par DSP, 5 Mpps par axe, codeur 10 MHz, E-CAM, E-Gear et comparaison de position à 100 kHz.

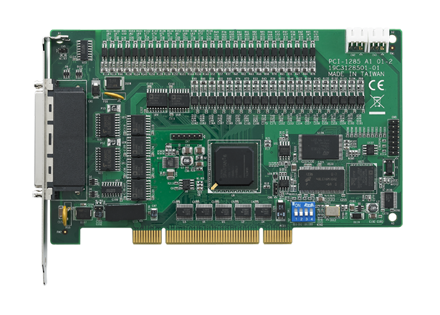

Carte de commande d'axes PCI 8 axes DSP (PCI-1285-AE) - vue 1

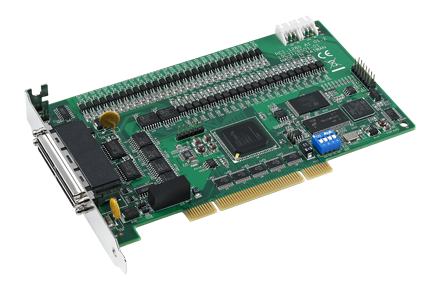

Carte de commande d'axes PCI 8 axes DSP (PCI-1285-AE) - vue 2
prev
Carte de commande d'axes PCI 8 axes DSP (PCI-1285-AE) - vue 1
Carte de commande d'axes PCI 8 axes DSP (PCI-1285-AE) - vue 2
next

Description

Haut de gamme de la série à DSP, la PCI-1285-AE d'Advantech commande huit axes pas à pas ou servomoteurs depuis un seul emplacement PCI. Elle génère jusqu'à 5 Mpps et lit les codeurs jusqu'à 10 MHz en mode 4xAB ou 2,5 MHz en CW/CCW. Le DSP gère la planification des trajectoires sur 10K points, l'engrenage électronique E-Gear, la came électronique E-CAM sur 256 points et l'interpolation hélicoïdale.

La comparaison de position atteint 100 kHz avec une mémoire de 100K points, et le verrouillage de position s'effectue sur les signaux ORG et index. L'arrêt d'urgence matériel, le chien de garde, les interruptions programmables et le mode portique en boucle semi-fermée sont disponibles, pour un fonctionnement de 0 à 60 °C.

Regrouper huit axes sur une seule carte limite le nombre d'emplacements occupés dans le PC et simplifie la synchronisation entre axes, puisque toutes les trajectoires partagent la même horloge. Sur une machine d'assemblage complexe, pensez aussi au volume de câblage vers les variateurs et à l'organisation des borniers.

Points forts

  • Carte PCI commande de moteurs pas à pas, servomoteurs à 8 axes basée sur le DSP
  • L'entrée du codeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW
  • Sortie d'impulsion jusqu'à 5 Mpps
