Carte PCI Advantech PCI-1245-AE : commande quatre axes par DSP, impulsions jusqu'à 5 Mpps, codeur 10 MHz, E-Gear, E-CAM et interpolation hélicoïdale.

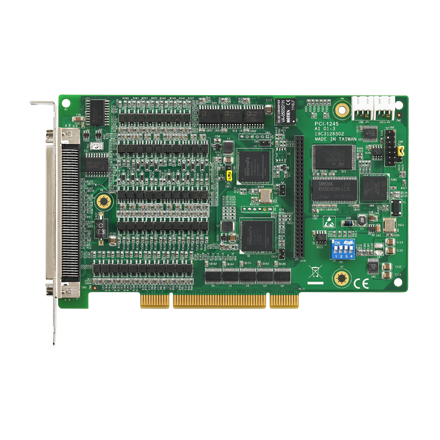

Carte de commande d'axes PCI 4 axes DSP (PCI-1245-AE) - vue 1

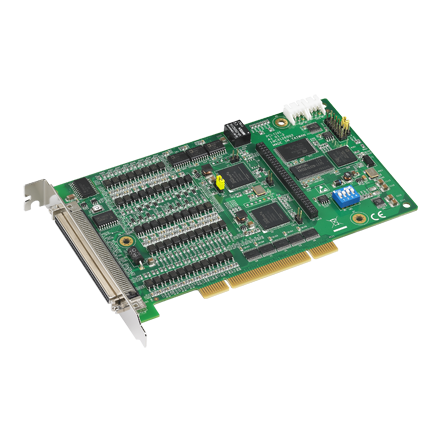

Carte de commande d'axes PCI 4 axes DSP (PCI-1245-AE) - vue 2
prev
Carte de commande d'axes PCI 4 axes DSP (PCI-1245-AE) - vue 1

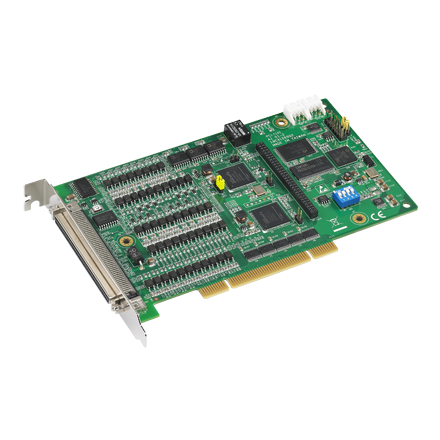

Carte de commande d'axes PCI 4 axes DSP (PCI-1245-AE) - vue 2
next

Description

La PCI-1245-AE d'Advantech est une carte PCI de commande d'axes construite autour d'un DSP, qui pilote quatre moteurs pas à pas ou servomoteurs. Elle génère des impulsions jusqu'à 5 Mpps et lit les codeurs jusqu'à 10 MHz en mode 4xAB ou 2,5 MHz en CW/CCW. Le DSP planifie les trajectoires grâce à une mémoire tampon de 10K points, gère l'engrenage électronique E-Gear, la came électronique E-CAM sur 256 points et l'interpolation hélicoïdale.

La comparaison de position déclenche des sorties jusqu'à 100 kHz avec une mémoire de 100K points, et le verrouillage de position s'appuie sur les signaux ORG et index. Entrée d'arrêt d'urgence matérielle, chien de garde et mode portique complètent la carte, qui fonctionne de 0 à 60 °C.

Le déclenchement sur position intéresse particulièrement la vision industrielle et le contrôle dimensionnel : une caméra ou un capteur est commandé exactement au passage d'une cote, sans dépendre du temps de réponse du système d'exploitation. Les voies dédiées inutilisées peuvent servir d'entrées et de sorties générales.

Points forts

  • Carte PCI commande de moteurs pas à pas, servomoteurs à 4 axes basée sur le DSP
  • L'entrée du codeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW
  • Sortie d'impulsion jusqu'à 5 Mpps
