BB-4WSD9OTB : convertisseur RS-232 DB9 femelle vers RS-422/485 isolé 2 kV, en 2 ou 4 fils, jusqu'à 115,2 kbit/s, borniers amovibles et alimentation 10-48 V CC.

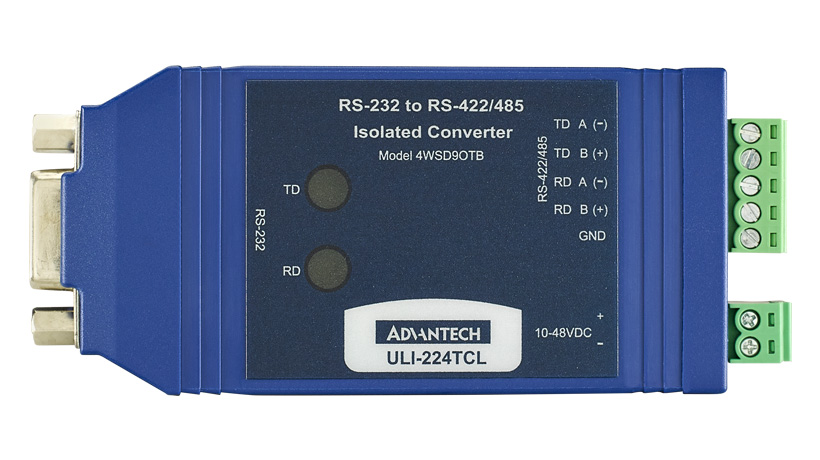

Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 1

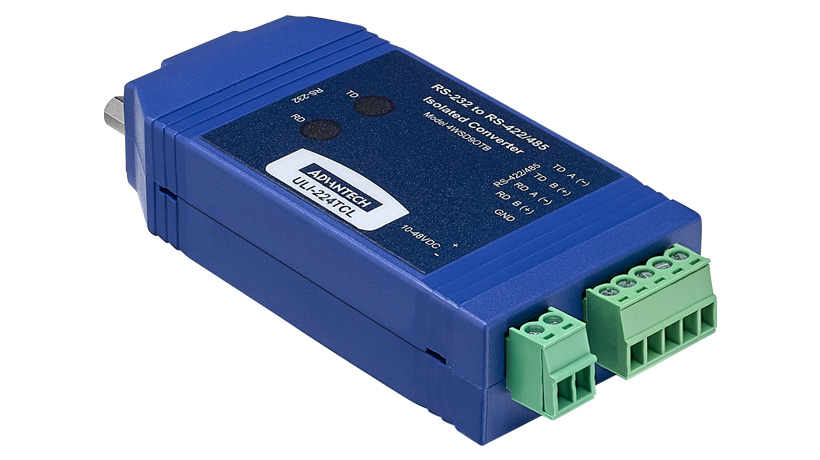

Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 2

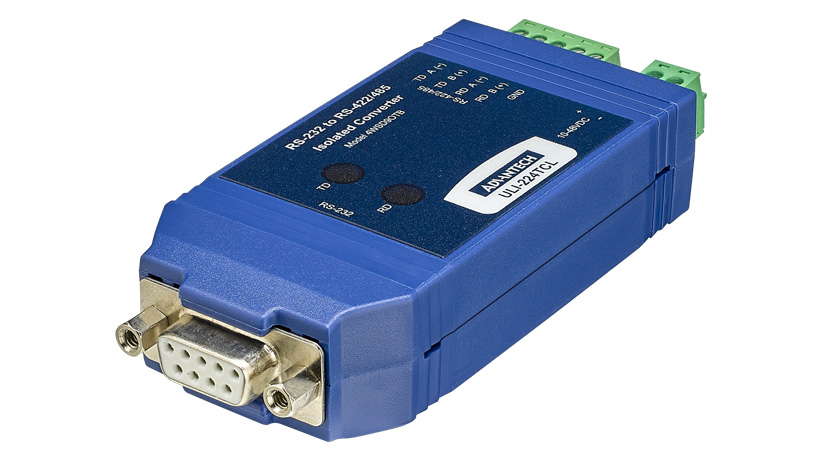

Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 3
Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 4
prev
Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 1
Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 2
Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 3
Convertisseur RS-232 DB9 RS-422/485 isolé 2 kV (BB-4WSD9OTB) - vue 4
next

Description

Le BB-4WSD9OTB d'Advantech transforme un port RS-232 sur DB9 femelle en liaison RS-422 ou RS-485, en 2 ou 4 fils, avec une isolation optique bidirectionnelle de 2 kV. Le débit atteint 115,2 kbit/s, la mise en place se fait directement en ligne et les signaux RS-422/485 arrivent sur des borniers amovibles. Une alimentation externe de 10 à 48 V CC est nécessaire ; elle n'est pas fournie et se commande à part.

Le fonctionnement est prévu de 0 à 70 °C. Ce convertisseur répond à un besoin fréquent sur les sites existants : relier un ordinateur, un terminal ou un automate doté d'un simple port RS-232 à un bus RS-485 qui dessert plusieurs instruments, ou à une liaison RS-422 point à point plus longue.

L'isolation protège les deux côtés contre les différences de potentiel et les surtensions qui apparaissent sur les câbles de grande longueur, en particulier entre bâtiments. Avant de commander, prévoyez le bloc d'alimentation et vérifiez le mode de câblage, 2 ou 4 fils, attendu par les équipements du bus.

Points forts

  • Conversion série RS-232 vers RS-422 ou RS-485 (2 ou 4 fils)
  • Isolation optique bidirectionnelle 2 kV
  • Débit de données jusqu'à 115,2 kbps
