BB-4WSD9TB : convertisseur RS-232 vers RS-422/485 universel à bornier, liaison jusqu'à 1,2 km, 115,2 kbit/s, sélection par DIP et alimentation par le port.

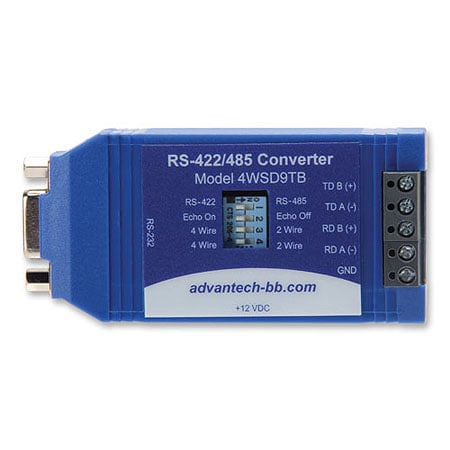

Convertisseur RS-232 RS-422/485 à bornier (BB-4WSD9TB) - vue 1

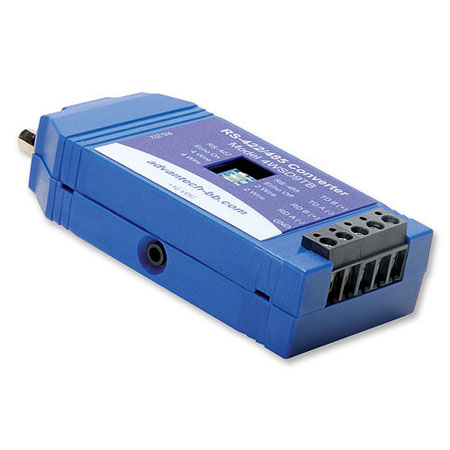

Convertisseur RS-232 RS-422/485 à bornier (BB-4WSD9TB) - vue 2
prev
Convertisseur RS-232 RS-422/485 à bornier (BB-4WSD9TB) - vue 1
Convertisseur RS-232 RS-422/485 à bornier (BB-4WSD9TB) - vue 2
next

Description

Le BB-4WSD9TB d'Advantech est un convertisseur RS-232 vers RS-422/485 universel, dont la sortie se raccorde sur bornier. Il transforme les signaux TD et RD du port RS-232 en signaux différentiels RS-485 ou RS-422, choisis par commutateur DIP, et étend la liaison jusqu'à 1,2 km à 115,2 kbit/s au maximum. Il peut fonctionner sur l'énergie du port RS-232 ou sur une alimentation externe de 12 V CC, vendue séparément.

Le boîtier IP30 s'insère en ligne, et la fiche technique indique une utilisation de 0 à 70 °C. Le bornier côté RS-422/485 accueille directement les conducteurs d'un câble de bus, ce qui évite de monter un connecteur. Dans une installation, ce convertisseur raccorde un ordinateur ou un automate équipé d'un port RS-232 à des instruments répartis sur un bus RS-485, typiquement en Modbus RTU, sans remplacer le matériel existant.

Point à surveiller : si le port RS-232 de l'équipement fournit trop peu d'énergie, prévoyez la source externe pour garantir une communication stable.

Points forts

  • Transformez les signaux RS-232 TD et RD en signaux RS-485.
  • Extension des signaux de données RS-232 jusqu'à 1,2 km (4 000 pieds)
  • Débit de données : jusqu'à 115,2 kbps
