Convertisseur RS-232 vers RS-422/485 4 fils BB-4WSD9R : connecteurs DB9, liaison jusqu'à 1,2 km à 115,2 kbit/s, alimentation par le port ou 12 V CC.



Description

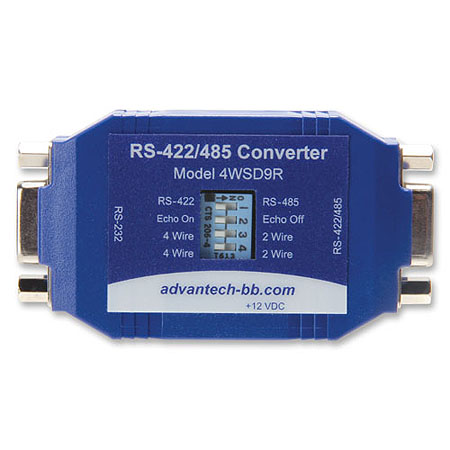

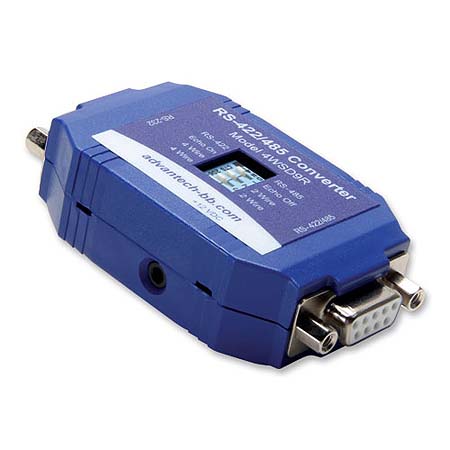

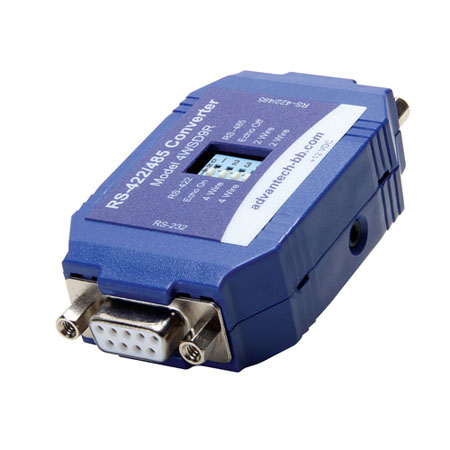

Le convertisseur Advantech BB-4WSD9R fait passer un signal RS-232 en RS-422 ou RS-485 4 fils, avec des connecteurs DB9. Il prolonge ainsi une liaison RS-232 jusqu'à 1,2 km, à un débit de 115,2 kbit/s. Le choix entre RS-422 et RS-485 s'effectue par commutateur DIP, et l'installation se fait en ligne, sans logiciel. L'énergie peut être prélevée sur le port RS-232 lui-même ou fournie par une source externe de 12 V CC, non incluse.
Le boîtier est indiqué IP30 et la fiche technique donne une plage de 0 à 70 °C. Ce convertisseur sert surtout à éloigner un terminal, une imprimante ou un instrument de son ordinateur lorsque la distance dépasse les possibilités du RS-232.
Sur une liaison longue qui traverse des zones à potentiels différents ou fortement perturbées, un modèle isolé ou un passage sur fibre optique sera préférable, car l'isolation galvanique protège les équipements des surtensions. Le connecteur DB9 côté ligne convient aux câbles déjà confectionnés, alors qu'une variante à bornier simplifie le raccordement de conducteurs nus.
Points forts
- Convertisseur RS-232 vers RS-485
- Prolonge les signaux de données RS-232 jusqu'à 1,2 km (4 000 ft.)
- Débit de données : 115,2 kbps
Caractéristiques techniques
Caractéristiques principales
Interfaces
Réseau radio
Alimentation et environnement
Mécanique
Conformité
Fonctions
