Convertisseur RS-232 vers RS-422/485 Advantech BB-485DRCI : isolation optique 2 kV 3 voies, rail DIN, Modbus RTU, 10-48 V CC, de -40 à 80 °C.

Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 1

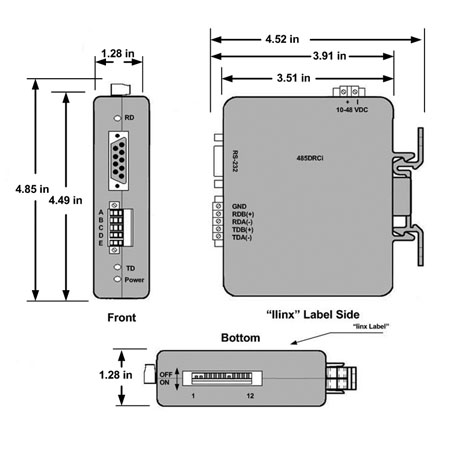

Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 2

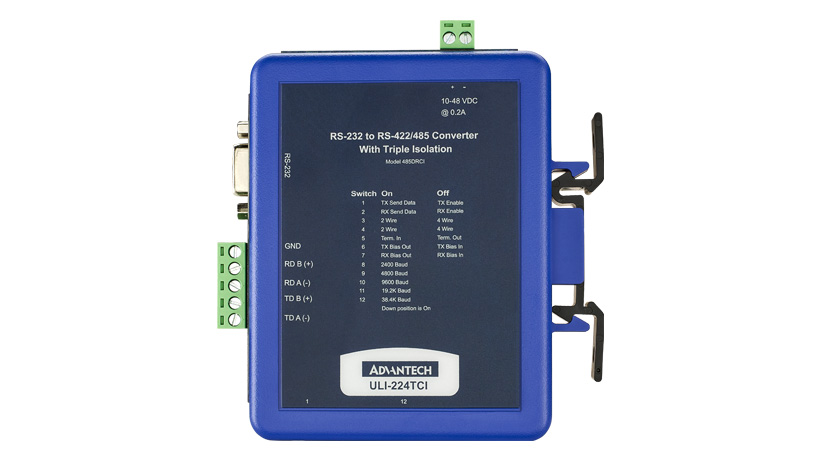

Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 3

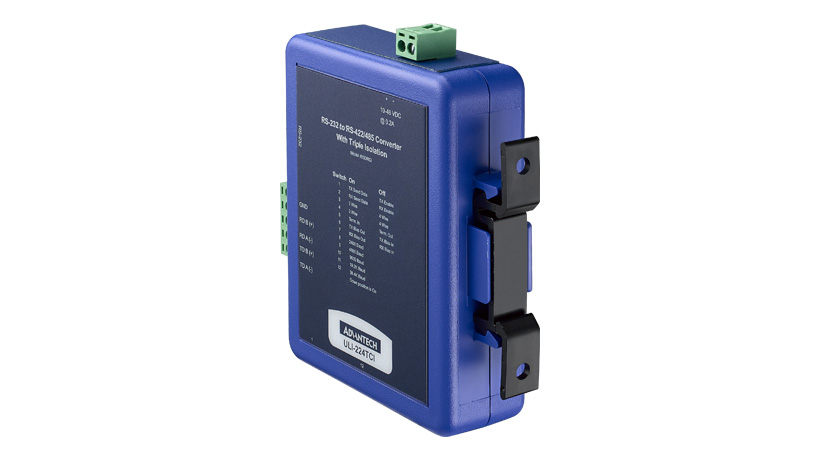

Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 4
prev
Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 1
Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 2
Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 3
Convertisseur RS-232/RS-485 isolé 3 voies DIN (BB-485DRCI) - vue 4
next

Description

Destiné à l'armoire électrique, le BB-485DRCI d'Advantech convertit une liaison RS-232 en RS-422 ou RS-485 tout en isolant les circuits. L'isolation optique de 2 kV porte sur trois voies : entrée, sortie et alimentation. Le port RS-232 arrive sur un DB9 femelle, la ligne différentielle part sur bornier, et le débit monte jusqu'à 115,2 kbit/s. Le convertisseur est compatible avec les protocoles Modbus ASCII et RTU ainsi qu'avec le réseau Allen-Bradley DH-485.

Il se fixe sur rail DIN, accepte une alimentation de 10 à 48 V CC, non fournie, et supporte une température de -40 à 80 °C. En milieu industriel, l'isolation sur trois voies évite qu'une surtension venue du bus ou de l'alimentation ne se propage jusqu'au calculateur ou à l'automate.

Elle neutralise aussi les boucles de masse entre des équipements alimentés par des sources différentes, cause fréquente d'erreurs de communication intermittentes. Ce modèle convient donc aux réseaux de régulateurs, de compteurs d'énergie ou d'automates répartis sur un site. Il reste à prévoir l'alimentation continue de l'armoire.

Points forts

  • Convertit RS-232 en RS-422/485 (DB9F / bornier)
  • Isolation optique 2 kV 3 voies (entrée, sortie, alimentation)
  • Débits de données jusqu'à 115,2 kbps
