PCIE-1816-AE d'Advantech : carte multifonction PCIe, 16 entrées 16 bits à 1 Méch./s, 2 sorties à 3 Méch./s avec formes d'onde, 24 E/S et 2 compteurs.

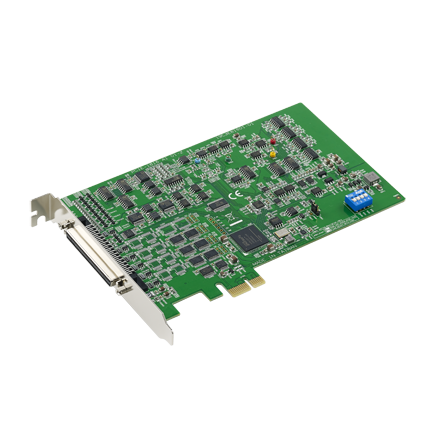

Carte multifonction PCIe 16 AI 1 Méch./s (PCIE-1816-AE) - vue 1

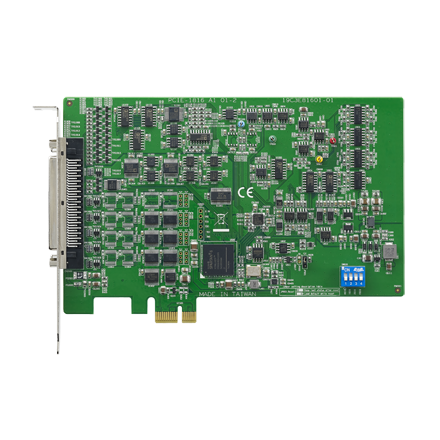

Carte multifonction PCIe 16 AI 1 Méch./s (PCIE-1816-AE) - vue 2
prev
Carte multifonction PCIe 16 AI 1 Méch./s (PCIE-1816-AE) - vue 1

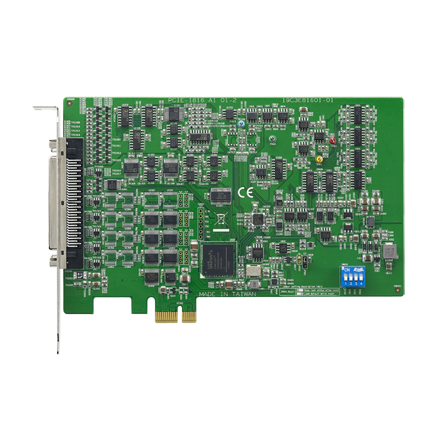

Carte multifonction PCIe 16 AI 1 Méch./s (PCIE-1816-AE) - vue 2
next

Description

Pour les applications qui demandent à la fois cadence et polyvalence, la PCIE-1816-AE d'Advantech associe sur bus PCI Express 16 entrées analogiques échantillonnées jusqu'à 1 Méch./s en 16 bits et 2 sorties analogiques 16 bits capables de 3 Méch./s. Les sorties savent générer des formes d'onde, ce qui transforme la carte en petit générateur de signaux piloté par logiciel.

Elle complète l'ensemble par 24 lignes d'entrées/sorties numériques programmables, deux compteurs de 32 bits et une mémoire FIFO embarquée de 4 k échantillons. Les déclenchements analogiques et numériques s'appliquent aux entrées comme aux sorties. Les pilotes visent Windows 8 en mode bureau, 7 et XP, et la fiche technique précise une plage de 0 à 60 °C.

Sur un banc de caractérisation, la même carte peut exciter un composant avec une rampe ou une sinusoïde et en relever la réponse à haute cadence, sans instrument supplémentaire. Elle convient aussi aux maquettes de régulation et aux postes pédagogiques. Contrôlez la prise en charge du système d'exploitation du PC avant l'installation.

Points forts

  • Carte PCIE multifonction, 16 voies, 1 MS/s, 16 bits
  • 16 entrées analogiques, jusqu'à 1 MS/s, résolution 16 bits
  • 2 sorties analogiques jusqu'à 3 MS/s, résolution 16 bits
