PCIE-1812-AE d'Advantech : carte multifonction PCIe, 8 entrées 16 bits simultanées à 250 kéch./s, 2 sorties à 3 Méch./s, 32 E/S et 4 compteurs codeurs.

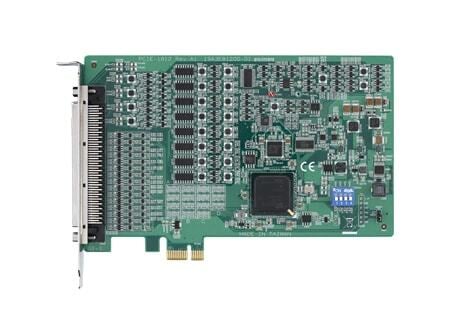

Carte d'acquisition PCIe 8 AI simultanées (PCIE-1812-AE) - vue 1

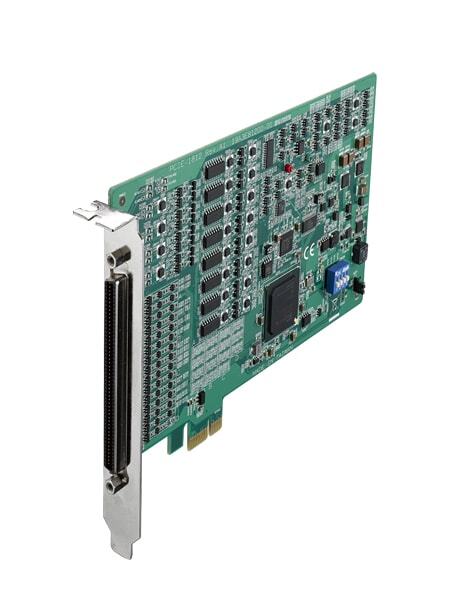

Carte d'acquisition PCIe 8 AI simultanées (PCIE-1812-AE) - vue 2

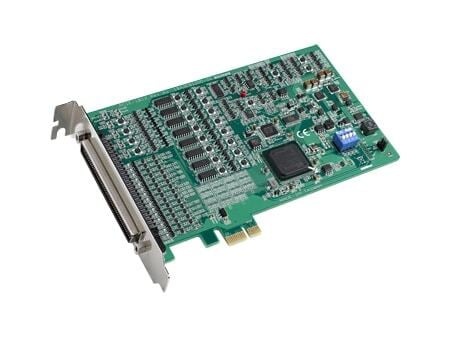

Carte d'acquisition PCIe 8 AI simultanées (PCIE-1812-AE) - vue 3
prev
Carte d'acquisition PCIe 8 AI simultanées (PCIE-1812-AE) - vue 1
Carte d'acquisition PCIe 8 AI simultanées (PCIE-1812-AE) - vue 2
Carte d'acquisition PCIe 8 AI simultanées (PCIE-1812-AE) - vue 3
next

Description

Carte multifonction pour bus PCI Express, la PCIE-1812-AE d'Advantech se distingue par ses 8 entrées analogiques différentielles échantillonnées simultanément, jusqu'à 250 kéch./s en résolution 16 bits. Deux sorties analogiques 16 bits atteignent 3 Méch./s, de quoi générer des consignes ou des signaux de stimulation rapides. La carte ajoute 32 entrées/sorties numériques programmables avec interruptions et quatre compteurs de 32 bits, utilisables comme temporisateurs ou comme entrées de codeur.

Deux déclencheurs analogiques et deux numériques pilotent les acquisitions et les sorties, et l'auto-calibrage complet préserve la précision. Les pilotes couvrent Windows 10, 8 et 7, et la fiche technique indique un fonctionnement de 0 à 60 °C.

Sur un banc d'asservissement, cette configuration permet d'injecter une consigne, de lire simultanément plusieurs grandeurs et de suivre la position par codeur, le tout depuis un seul emplacement du PC. L'acquisition simultanée évite les décalages temporels entre voies, précieux pour calculer une puissance ou un déphasage.

Points forts

  • Carte PCIE multifonction, 8 voies, échantillonnage simultané, 250 kS/s, 16 bits
  • 8 entrées analogiques à échantillonnage différentiel simultané, jusqu'à 250 kS/s, résolution de 16 bits
  • 2 sorties analogiques, jusqu'à 3 MS/s, résolution 16 bits
