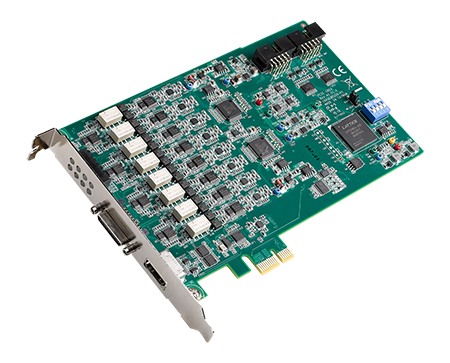

Carte PCIe Advantech PCIE-1803-A1E : 8 voies dynamiques échantillonnées simultanément à 128 kéch./s, convertisseur 24 bits, THD+N de -102 dB.

Description
Avec la PCIE-1803-A1E, Advantech propose une carte PCI Express d'acquisition de signaux dynamiques à 8 voies, dont les entrées analogiques sont échantillonnées simultanément jusqu'à 128 kéch./s. La conversion se fait sur 24 bits, avec une distorsion harmonique totale plus bruit annoncée à -102 dB, gage d'un signal numérisé fidèle à l'original. Selon la fiche technique, la carte fonctionne de 0 à 70 °C, une plage un peu plus large que celle de nombreuses cartes de bureau.
L'échantillonnage simultané signifie que les huit voies sont capturées au même instant, sans décalage dû au multiplexage : une condition nécessaire pour comparer des phases, calculer des fonctions de transfert ou corréler plusieurs capteurs placés sur une même structure. Une faible distorsion permet de mesurer des harmoniques de faible niveau, par exemple pour diagnostiquer un engrenage ou contrôler la qualité sonore d'un produit en sortie de ligne.
Cette carte s'insère dans un PC de banc d'essais, où le logiciel d'analyse traite directement les flux. Vérifiez la bande passante utile au regard de la cadence de 128 kéch./s.
Points forts
- Carte PCIE d'acquisition 8 voies de signaux dynamiques, 128 kS/s, 24 bits
- 8 entrées analogiques échantillonnées simultanément, jusqu'à 128 kS/s
- ADC à résolution 24 bits avec une distorsion harmonique totale de -102 dB plus bruit (THD+N)
Caractéristiques techniques
Caractéristiques principales
Interfaces
Alimentation et environnement
Mécanique
Conformité
Fonctions
