Carte PCIe Advantech PCIE-1802L-AE : acquisition de signaux dynamiques sur 4 voies, convertisseur 24 bits à 216 kéch./s, 115 dB et gammes de ±0,2 à ±10 V.

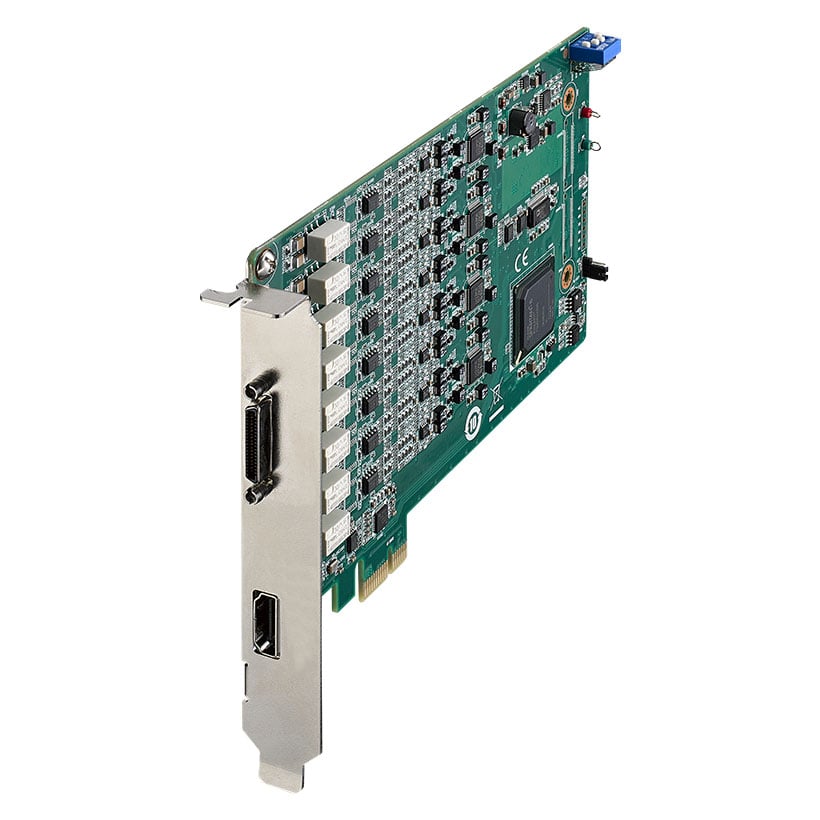

Carte d'acquisition PCIe 4 voies dynamiques (PCIE-1802L-AE) - vue 1

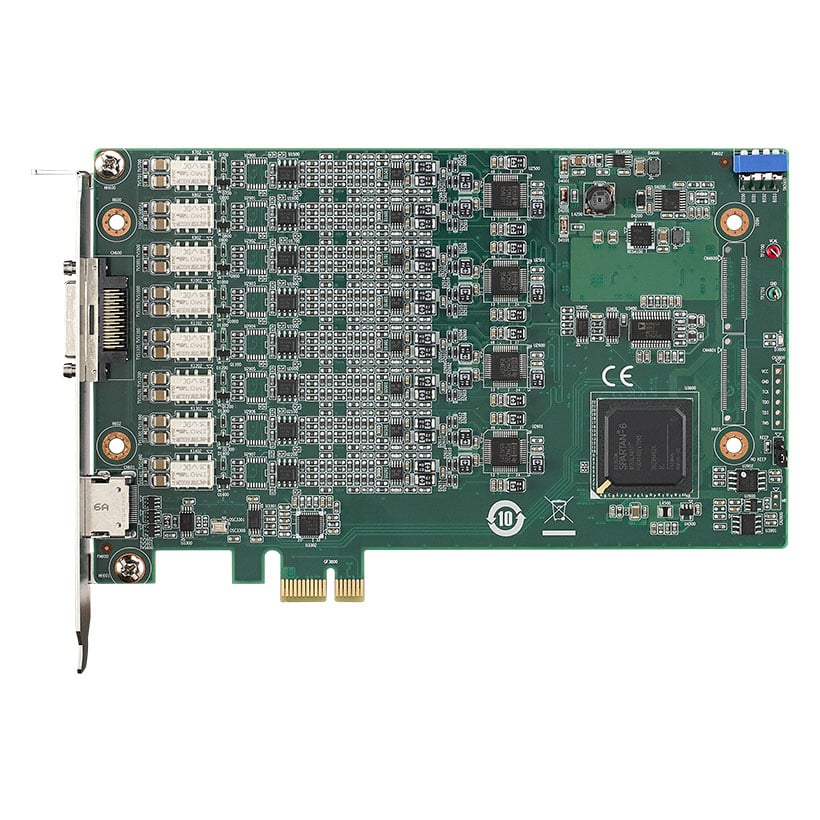

Carte d'acquisition PCIe 4 voies dynamiques (PCIE-1802L-AE) - vue 2
prev
Carte d'acquisition PCIe 4 voies dynamiques (PCIE-1802L-AE) - vue 1
Carte d'acquisition PCIe 4 voies dynamiques (PCIE-1802L-AE) - vue 2
next

Description

Version à quatre voies de la famille dédiée aux signaux dynamiques, la PCIE-1802L-AE d'Advantech s'installe dans un slot PCI Express pour numériser des grandeurs qui varient rapidement. Chaque voie est convertie sur 24 bits à une cadence pouvant atteindre 216 kéch./s, et la gamme dynamique annoncée de 115 dB permet de distinguer de faibles composantes au milieu d'un signal de forte amplitude.

Les gammes d'entrée vont de ±0,2 V à ±10 V, ce qui couvre aussi bien les sorties de capteurs sensibles que des signaux de niveau standard. La fiche technique indique un fonctionnement de 0 à 60 °C. Une haute résolution associée à une cadence élevée répond aux besoins de l'analyse spectrale : bruit d'une machine tournante, réponse d'un échantillon sur un banc d'essais mécaniques ou contrôle acoustique en fin de ligne.

Le format à quatre voies convient lorsque le nombre de points de mesure est réduit, par exemple un palier et un moteur. Pour une analyse fiable, alignez la fréquence d'échantillonnage sur la bande de fréquences recherchée et adaptez la gamme d'entrée au niveau du capteur.

Points forts

  • Carte PCIE d'acquisition 4 voies de signaux dynamiques, 216 kS/s, 24 bits
  • ADC à résolution 24 bits avec une gamme dynamique de 115 dB
  • Large gamme d'entrée de ±0,2 V à ±10 V
