PCIE-1802-AE d'Advantech : carte PCIe 8 voies dynamiques 24 bits à 216 kéch./s simultanés, 115 dB de dynamique, excitation IEPE et filtre anti-repliement.

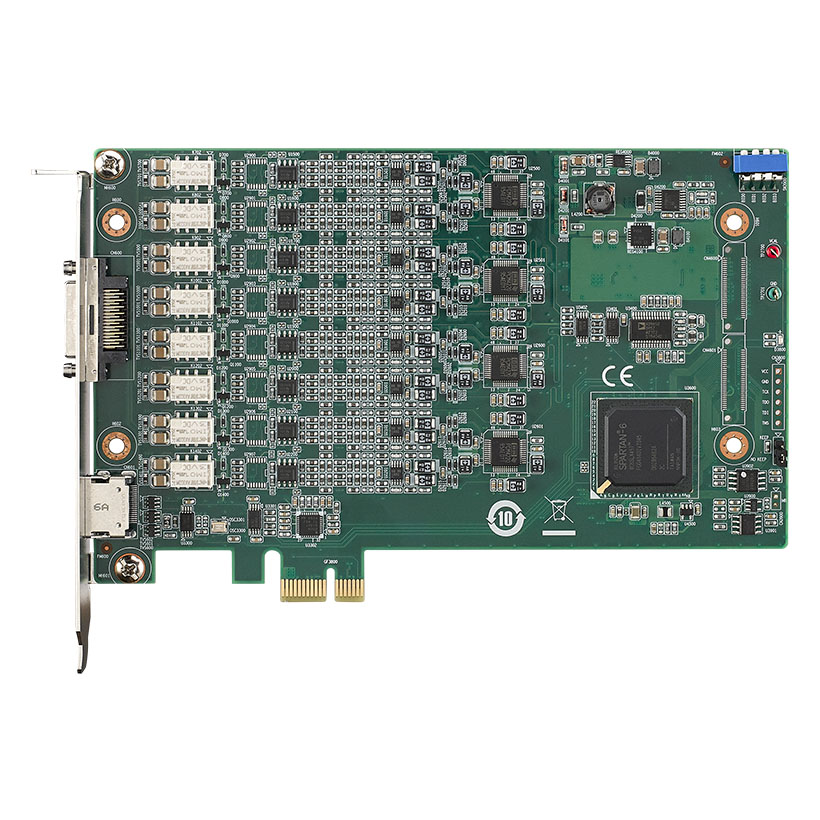

Carte d'acquisition PCIe 8 voies IEPE (PCIE-1802-AE) - vue 1

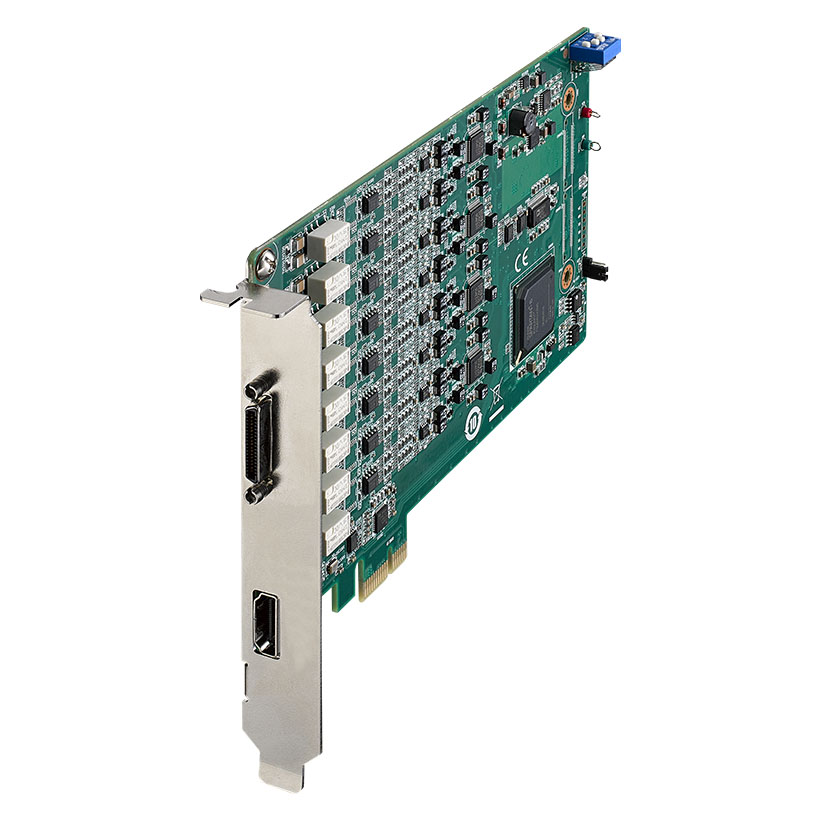

Carte d'acquisition PCIe 8 voies IEPE (PCIE-1802-AE) - vue 2
prev
Carte d'acquisition PCIe 8 voies IEPE (PCIE-1802-AE) - vue 1
Carte d'acquisition PCIe 8 voies IEPE (PCIE-1802-AE) - vue 2
next

Description

La PCIE-1802-AE d'Advantech est une carte d'acquisition de signaux dynamiques au format PCI Express, conçue pour les mesures de vibration et d'acoustique. Ses 8 entrées analogiques sont échantillonnées simultanément jusqu'à 216 kéch./s, avec un convertisseur 24 bits offrant une gamme dynamique de 115 dB. Les gammes d'entrée s'étendent de ±0,2 V à ±10 V, et le couplage alternatif ou continu se choisit par logiciel.

La carte fournit directement l'excitation des capteurs piézoélectriques IEPE, en 4 ou 10 mA configurable, intègre un filtre anti-repliement et réalise un auto-calibrage complet. Plusieurs cartes peuvent être synchronisées pour augmenter le nombre de voies. La fiche technique indique une plage de 0 à 60 °C. L'échantillonnage simultané conserve la relation de phase entre les voies, indispensable pour une analyse modale ou la localisation d'un défaut de roulement à partir de plusieurs accéléromètres.

Raccorder les capteurs IEPE sans conditionneur externe simplifie les bancs d'essais de moteurs, de réducteurs ou de structures. Choisissez la gamme d'entrée en fonction du niveau vibratoire attendu pour tirer parti des 24 bits.

Points forts

  • Carte PCIE d'acquisition 8 voies de signaux dynamiques, 216 kS/s, 24 bits
  • ADC à résolution 24 bits avec une gamme dynamique de 115 dB
  • Large gamme d'entrée de ±0,2 V à ±10 V
