Carte PCI Advantech PCI-1784U-AE : 4 compteurs codeur quadrature 32 bits, entrées différentielles, 4 DI et 4 DO isolées 2500 V CC.

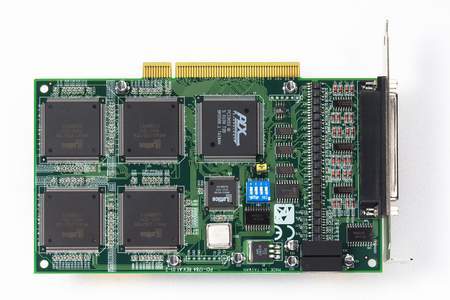

Carte d'acquisition PCI codeur 4 axes (PCI-1784U-AE) - vue 1

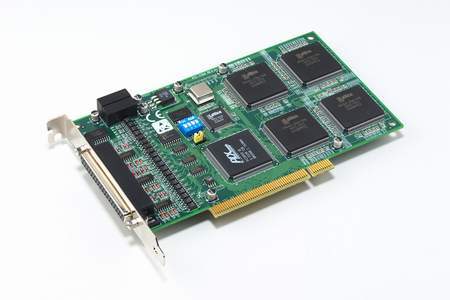

Carte d'acquisition PCI codeur 4 axes (PCI-1784U-AE) - vue 2
Carte d'acquisition PCI codeur 4 axes (PCI-1784U-AE) - vue 3
prev
Carte d'acquisition PCI codeur 4 axes (PCI-1784U-AE) - vue 1
Carte d'acquisition PCI codeur 4 axes (PCI-1784U-AE) - vue 2
Carte d'acquisition PCI codeur 4 axes (PCI-1784U-AE) - vue 3
next

Description

La PCI-1784U-AE d'Advantech lit jusqu'à quatre codeurs incrémentaux grâce à quatre compteurs 32 bits en mode comptage et décomptage. Les entrées acceptent des signaux simples ou différentiels, en quadrature, en impulsion/direction ou en comptage montant et descendant, avec un facteur x1, x2 ou x4 par cycle de codeur. Un filtre numérique à quatre étages, dont le taux d'échantillonnage se choisit, rejette les parasites, et une minuterie 8 bits intégrée fournit une base de temps à large plage.

Quatre entrées et quatre sorties numériques isolées, une isolation optique jusqu'à 2500 V CC et plusieurs sources d'interruption complètent la carte, qui fonctionne de 0 à 60 °C.

Sur une machine spéciale ou un banc d'essai, ce comptage matériel donne au PC la position ou la vitesse d'un axe sans dépendre du temps de réponse du logiciel. Les entrées différentielles sont à privilégier quand le codeur est éloigné de l'armoire ou proche de variateurs, sources classiques de perturbations électriques.

Points forts

  • Carte PCI 4 axes à codage/comptage en quadrature, 8 entrées/sorties numériques isolées
  • Quatre compteurs 32-bit up/down
  • Entrées simples ou différentielles
