PCI-1784U-B d'Advantech : carte PCI de lecture de 4 codeurs, compteurs 32 bits x1/x2/x4, filtre numérique et E/S TOR isolées optiquement.

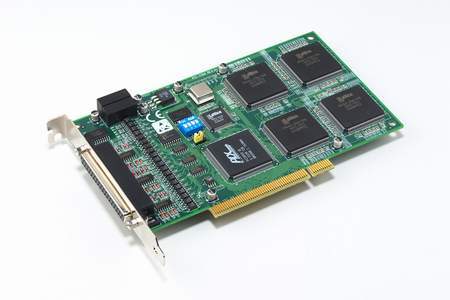

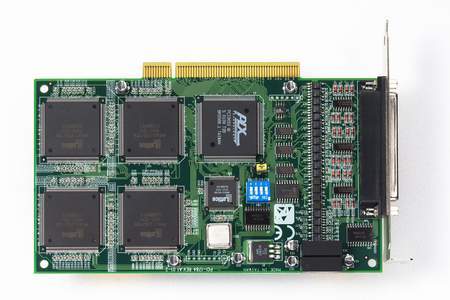

Carte d'acquisition PCI compteur 4 codeurs (PCI-1784U-B) - vue 1
Carte d'acquisition PCI compteur 4 codeurs (PCI-1784U-B) - vue 2
Carte d'acquisition PCI compteur 4 codeurs (PCI-1784U-B) - vue 3
prev
Carte d'acquisition PCI compteur 4 codeurs (PCI-1784U-B) - vue 1
Carte d'acquisition PCI compteur 4 codeurs (PCI-1784U-B) - vue 2
Carte d'acquisition PCI compteur 4 codeurs (PCI-1784U-B) - vue 3
next

Description

Pour mesurer la position ou la vitesse de plusieurs axes depuis un PC, la PCI-1784U-B d'Advantech embarque quatre compteurs 32 bits dédiés aux codeurs incrémentaux. Elle accepte des signaux en quadrature, en impulsion/direction ou en comptage montant et descendant, sur des entrées simples ou différentielles, avec une multiplication x1, x2 ou x4. Le filtre numérique à quatre étages et la minuterie 8 bits à base de temps réglable fiabilisent la mesure, tandis que plusieurs sources d'interruption servent les applications de précision.

Quatre entrées et quatre sorties numériques sont isolées optiquement jusqu'à 2500 V CC, et un commutateur BoardID identifie la carte. La fiche technique la donne pour 0 à 60 °C.

Le choix d'une carte de comptage dédiée plutôt que d'entrées TOR classiques tient à la fréquence des fronts : au-delà de quelques kilohertz, seul un compteur matériel ne perd aucune impulsion. Vérifiez enfin le type de sortie du codeur, différentielle ou non, pour adapter le câblage.

Points forts

  • Carte PCI 4 axes à codage/comptage en quadrature, 8 entrées/sorties numériques isolées
  • Quatre compteurs 32-bit up/down
  • Entrées simples ou différentielles
