PCI-1285E-AE d'Advantech : carte PCI de commande d'axes à DSP en version économique, 4/8 axes, impulsions jusqu'à 5 Mpps et codeur jusqu'à 10 MHz.

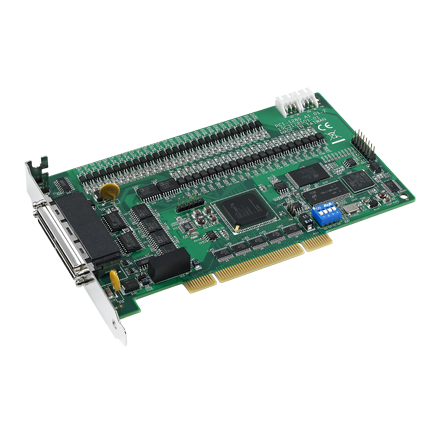

Carte de commande PCI 8 axes économique (PCI-1285E-AE) - vue 1

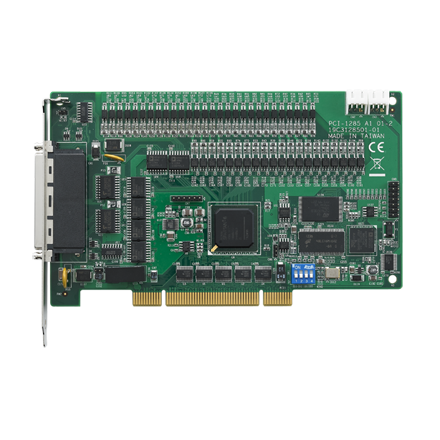

Carte de commande PCI 8 axes économique (PCI-1285E-AE) - vue 2
prev
Carte de commande PCI 8 axes économique (PCI-1285E-AE) - vue 1
Carte de commande PCI 8 axes économique (PCI-1285E-AE) - vue 2
next

Description

La PCI-1285E-AE d'Advantech est une carte PCI de commande d'axes à DSP en version économique, annoncée pour quatre ou huit axes de moteurs pas à pas ou de servomoteurs. Elle reprend la cadence d'impulsions de la gamme, jusqu'à 5 Mpps, et lit les codeurs jusqu'à 10 MHz en mode 4xAB ou 2,5 MHz en CW/CCW.

Une mémoire tampon sert à la planification des trajectoires, sans trajectoire circulaire ni mélange automatique des segments. L'entrée d'urgence matérielle, le chien de garde, le verrouillage de position par signaux ORG et index et les interruptions programmables sont conservés. La carte fonctionne de 0 à 60 °C. Ce positionnement simplifié convient aux machines où les axes se déplacent surtout en mouvements linéaires indépendants : transferts, axes de réglage, stockeurs ou unités de chargement.

Comme sur les autres modèles, les voies dédiées aux signaux des variateurs peuvent être réaffectées en entrées et sorties générales. Faites préciser le nombre d'axes de la version livrée avant de figer le schéma de câblage.

Points forts

  • L'entrée de l'encodeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW
  • Sortie d'impulsion jusqu'à 5 Mpps
  • Tampon de mémoire pour la planification de trajectoire (la trajectoire circulaire et le mélange automatique ne sont pas pris en charge)
