PCI-1265-AE d'Advantech : carte PCI de commande de six axes par DSP, 5 Mpps, codeur 10 MHz, came électronique, mode portique et interpolation hélicoïdale.

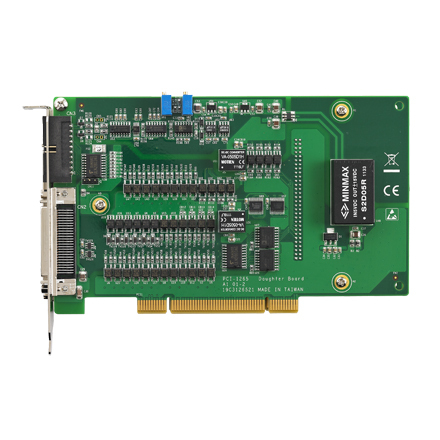

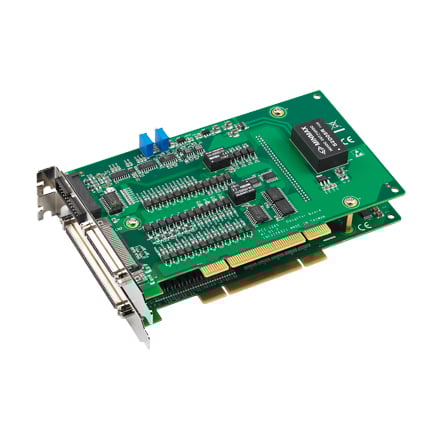

Carte de commande d'axes PCI 6 axes DSP (PCI-1265-AE) - vue 1

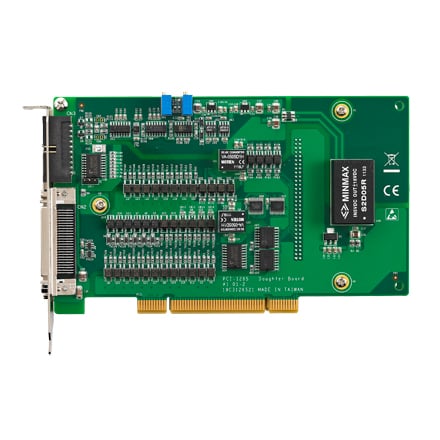

Carte de commande d'axes PCI 6 axes DSP (PCI-1265-AE) - vue 2
prev
Carte de commande d'axes PCI 6 axes DSP (PCI-1265-AE) - vue 1
Carte de commande d'axes PCI 6 axes DSP (PCI-1265-AE) - vue 2
next

Description

La carte PCI-1265-AE d'Advantech pilote six axes pas à pas ou servomoteurs grâce à un DSP qui calcule les trajectoires indépendamment du processeur du PC. Elle produit des impulsions jusqu'à 5 Mpps et lit les codeurs jusqu'à 10 MHz en 4xAB ou 2,5 MHz en CW/CCW. La planification s'appuie sur une mémoire de 10K points ; s'y ajoutent l'engrenage électronique E-Gear, la came électronique E-CAM décrite sur 256 points et l'interpolation hélicoïdale.

La comparaison de position déclenche jusqu'à 100 kHz avec une mémoire de 100K points, le verrouillage de position utilise les signaux ORG et index, et l'entrée d'urgence matérielle et le chien de garde sécurisent la commande. La carte fonctionne de 0 à 60 °C.

Le mode portique synchronise deux moteurs entraînant un même axe en boucle semi-fermée, ce qui en fait un choix adapté aux robots cartésiens et aux portiques de manutention. Six axes laissent de la marge pour un axe vertical, une rotation et des axes auxiliaires sur la même carte.

Points forts

  • Carte PCI commande de moteurs pas à pas, servomoteurs à 6 axes basée sur le DSP
  • L'entrée du codeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW
  • Sortie d'impulsion jusqu'à 5 Mpps
