Carte PCI Advantech PCI-1245V-AE : quatre axes par DSP en version valeur, 5 Mpps, codeur 10 MHz, interpolation linéaire et circulaire, E-Gear.

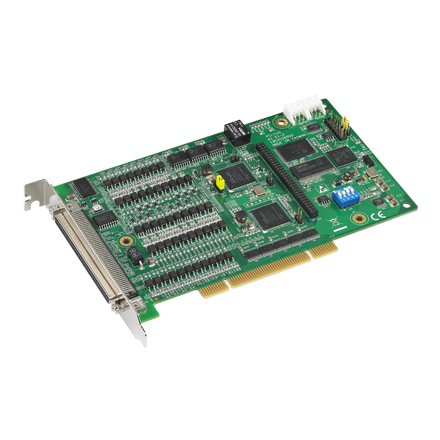

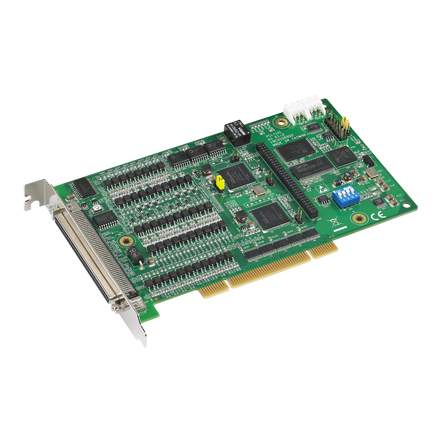

Carte de commande PCI 4 axes DSP valeur (PCI-1245V-AE) - vue 1

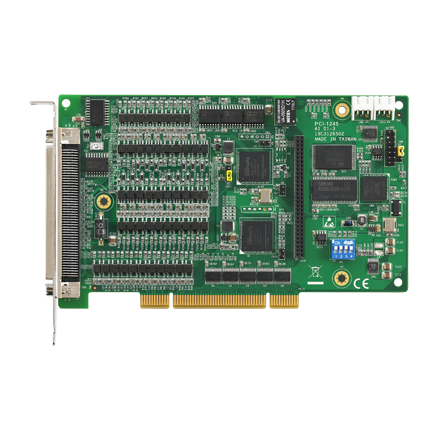

Carte de commande PCI 4 axes DSP valeur (PCI-1245V-AE) - vue 2
prev
Carte de commande PCI 4 axes DSP valeur (PCI-1245V-AE) - vue 1
Carte de commande PCI 4 axes DSP valeur (PCI-1245V-AE) - vue 2
next

Description

Version valeur de la gamme à DSP, la PCI-1245V-AE d'Advantech commande quatre axes pas à pas ou servomoteurs depuis un emplacement PCI. Les impulsions montent jusqu'à 5 Mpps et l'entrée codeur atteint 10 MHz en mode 4xAB, 2,5 MHz en CW/CCW. La carte réalise l'interpolation linéaire et circulaire, gère l'engrenage électronique E-Gear et les rampes d'accélération programmables.

Une mémoire tampon de 10K points sert à la planification de trajectoire, sans mélange automatique des segments. La comparaison de position déclenche jusqu'à 100 kHz avec une mémoire de 100K points, et le verrouillage de position, l'arrêt d'urgence matériel, les interruptions programmables et le chien de garde sont présents.

Fonctionnement de 0 à 60 °C. Cette version conserve l'essentiel des fonctions de mouvement de la gamme : elle convient lorsque les trajectoires sont faites de segments simples et qu'une came électronique n'est pas requise. Comparez la liste des fonctions avec le cahier des charges de la machine avant d'arrêter le modèle.

Points forts

  • Carte PCI commande de moteurs pas à pas, servomoteurs à 4 axes, Estimation DSP
  • L'entrée du codeur est de 10 MHz pour le mode 4xAB, 2,5 MHz pour le mode CW/CCW
  • Sortie d'impulsion jusqu'à 5 Mpps
