PCI-1240U-B2E d'Advantech : carte PCI de commande de quatre axes pas à pas ou servo, interpolation linéaire et circulaire, codeur jusqu'à 1 MHz.

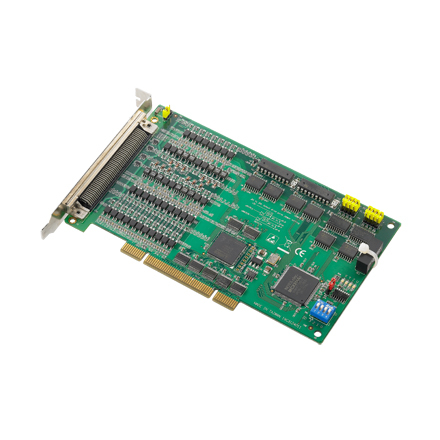

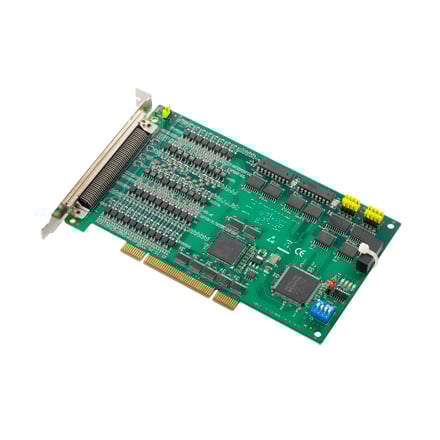

Carte de commande d'axes PCI 4 axes (PCI-1240U-B2E) - vue 1

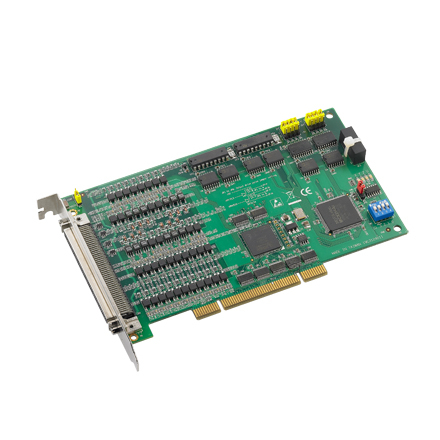

Carte de commande d'axes PCI 4 axes (PCI-1240U-B2E) - vue 2
Carte de commande d'axes PCI 4 axes (PCI-1240U-B2E) - vue 3
prev
Carte de commande d'axes PCI 4 axes (PCI-1240U-B2E) - vue 1
Carte de commande d'axes PCI 4 axes (PCI-1240U-B2E) - vue 2
Carte de commande d'axes PCI 4 axes (PCI-1240U-B2E) - vue 3
next

Description

Avec la PCI-1240U-B2E, Advantech propose une carte PCI de commande de mouvement pour quatre axes pilotés indépendamment, en moteurs pas à pas ou en servomoteurs. Elle effectue l'interpolation linéaire sur deux ou trois axes, l'interpolation circulaire sur deux axes et l'interpolation continue, avec des profils d'accélération en T ou en S. Les sorties d'impulsions fonctionnent en CW/CCW ou en impulsion/direction, et chaque axe lit un codeur jusqu'à 1 MHz en phase A/B ou en comptage haut/bas.

Le volant, le jogging, la gestion des positions et les fins de course logicielles sont intégrés, et un commutateur BoardID distingue plusieurs cartes. Fonctionnement de 0 à 60 °C. Confier la génération des impulsions à une carte dédiée libère le processeur du PC et garantit des trajectoires régulières, même lorsque l'application gère par ailleurs l'interface opérateur ou l'acquisition de mesures.

Sur une machine de découpe ou de marquage à trois axes, il reste un axe disponible pour un convoyeur ou un plateau rotatif.

Points forts

  • Carte PCI commande de moteurs pas à pas, servomoteurs à 4 axes
  • Contrôle indépendant des mouvements sur 4 axes
  • Volant et fonction de jogging
