Carte PCI Advantech PCI-1220U-AE : commande de deux axes pas à pas ou servo, interpolation linéaire et circulaire, 4 Mpps par axe et codeur 1 MHz.




Description

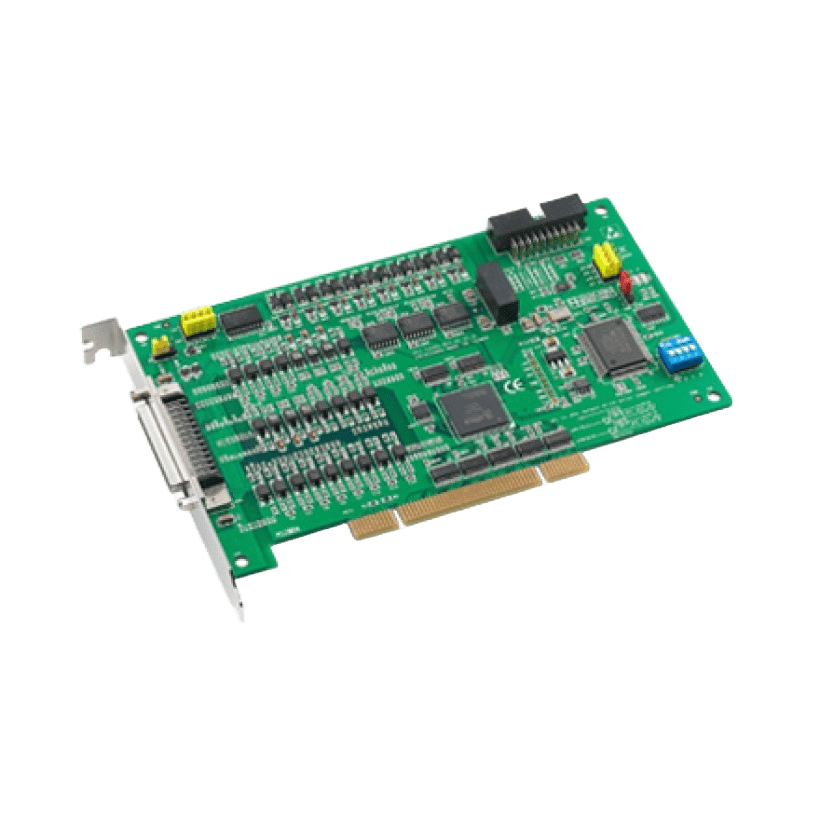

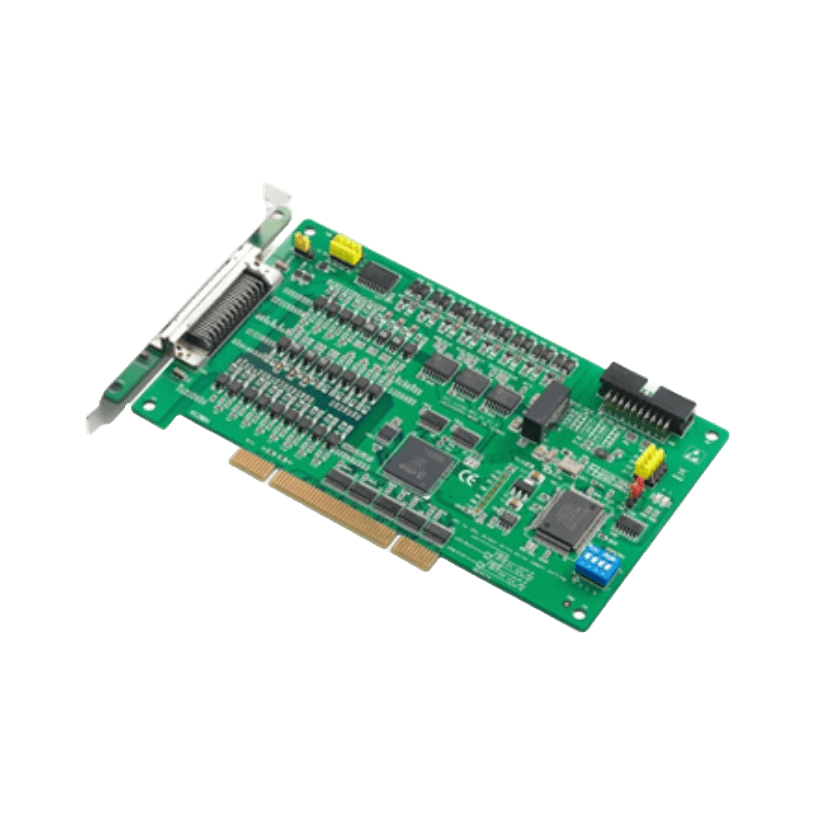

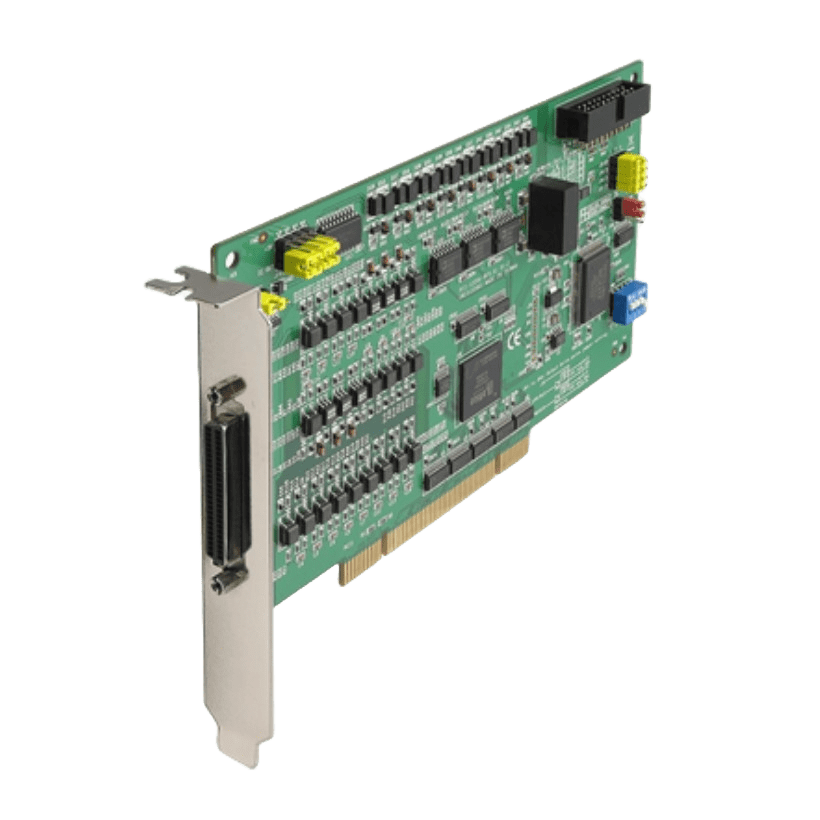

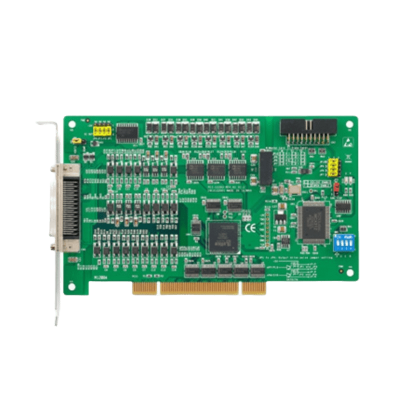

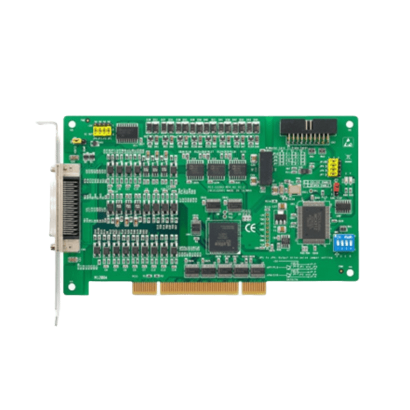

La PCI-1220U-AE d'Advantech est une carte PCI de commande d'axes qui pilote deux moteurs pas à pas ou servomoteurs de façon indépendante. Chaque axe délivre jusqu'à 4 Mpps en impulsion/direction ou en CW/CCW, et lit un codeur jusqu'à 1 MHz en phase A/B ou en comptage haut/bas. La carte réalise l'interpolation linéaire et circulaire sur deux axes ainsi que l'interpolation continue, avec des rampes d'accélération en T ou en S programmables.
Fonctions de volant, de jogging, de vitesse constante et de fins de course logicielles complètent l'ensemble, et un commutateur BoardID identifie la carte dans le PC. Elle fonctionne de 0 à 60 °C. Ce format convient bien aux tables XY, aux postes de dépose ou aux petits bancs de positionnement où deux mouvements doivent être coordonnés depuis le logiciel du poste.
Le choix du mode de sortie dépend des variateurs : vérifiez qu'ils acceptent l'un des deux formats d'impulsions proposés et prévoyez le câblage des codeurs.
Points forts
- Carte PCI commande de moteurs pas à pas et de servomoteurs à 2 axes
- Contrôle indépendant des mouvements sur 2 axes
- Volant et fonction de jogging
Caractéristiques techniques
Caractéristiques principales
Interfaces
Réseau radio
Alimentation et environnement
Mécanique
Conformité
Fonctions
