PCI-1203-16AE d'Advantech : carte PCI maître EtherCAT seize axes, deux ports, processeur ARM 650 MHz, entrées et sorties numériques isolées.

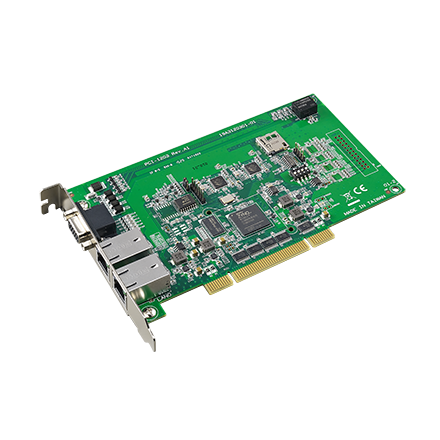

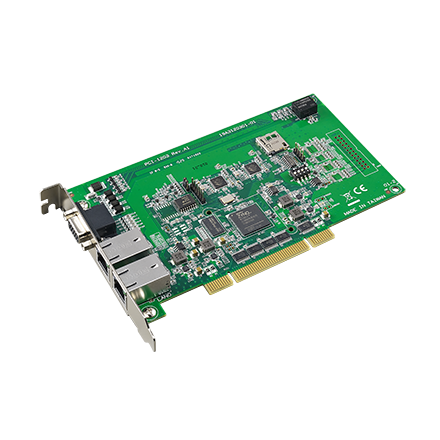

Carte PCI maître EtherCAT 16 axes (PCI-1203-16AE) - vue 1

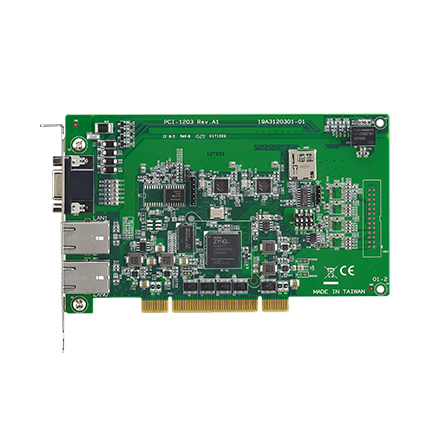

Carte PCI maître EtherCAT 16 axes (PCI-1203-16AE) - vue 2

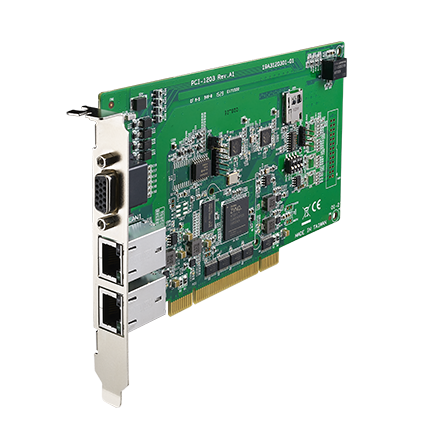

Carte PCI maître EtherCAT 16 axes (PCI-1203-16AE) - vue 3
prev
Carte PCI maître EtherCAT 16 axes (PCI-1203-16AE) - vue 1
Carte PCI maître EtherCAT 16 axes (PCI-1203-16AE) - vue 2
Carte PCI maître EtherCAT 16 axes (PCI-1203-16AE) - vue 3
next

Description

Advantech destine la carte PCI-1203-16AE aux machines comptant de nombreux axes : c'est un maître EtherCAT au format PCI, dans sa version seize axes. Deux ports EtherCAT desservent les variateurs et les modules d'entrées/sorties, sous le contrôle d'un processeur ARM double cœur à 650 MHz. La carte intègre aussi huit entrées et quatre sorties numériques isolées, pratiques pour les capteurs d'origine ou les signaux de sécurité locaux.

Le regroupement des axes atteint six groupes de huit axes, et le SDK de mouvement commun accélère l'écriture des applications. Les diagnostics retracent commandes et messages d'erreur. Fonctionnement de 0 à 60 °C. Sur une ligne d'assemblage ou une machine d'emballage, le calculateur coordonne ainsi de nombreux mouvements tout en conservant un câblage réduit à un bus.

La charge de calcul augmente avec le nombre d'axes et de groupes : validez les temps de cycle visés et la compatibilité EtherCAT des variateurs dès l'étude.

Points forts

  • Carte PCI EtherCAT, 2 ports, 16 axes
  • Processeur ARM 650MHz à double cœur
  • 2 x ports EtherCAT pour des applications de mouvement et d'E/S à haute performance
