PCI-1203-06AE d'Advantech : carte PCI maître EtherCAT, deux ports, six axes, processeur ARM 650 MHz et 8 entrées et 4 sorties numériques isolées.

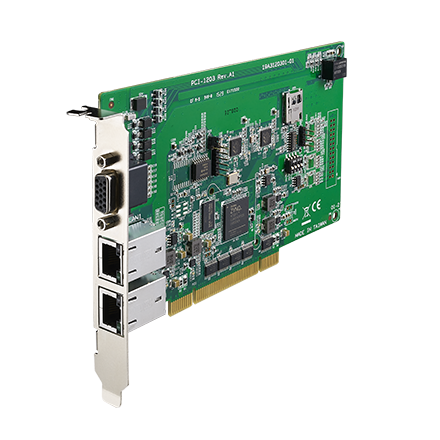

Carte PCI maître EtherCAT 6 axes (PCI-1203-06AE) - vue 1

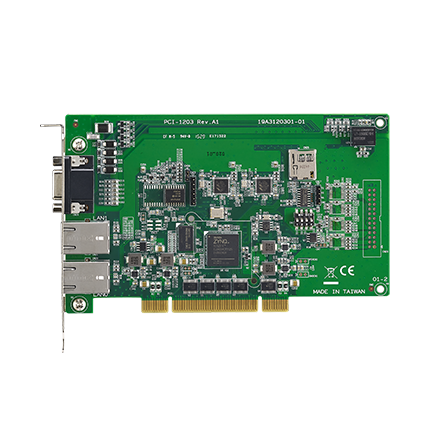

Carte PCI maître EtherCAT 6 axes (PCI-1203-06AE) - vue 2

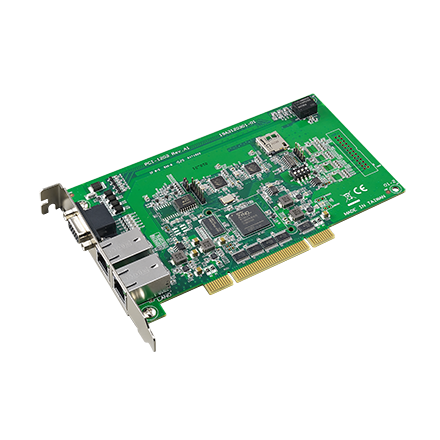

Carte PCI maître EtherCAT 6 axes (PCI-1203-06AE) - vue 3
prev

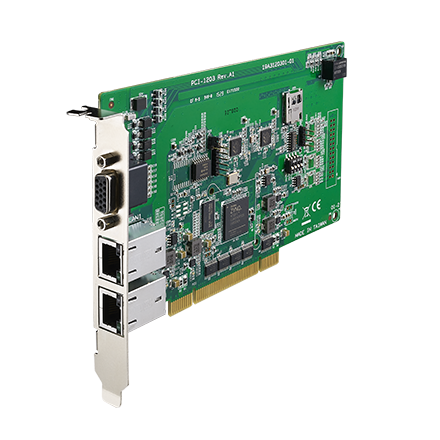

Carte PCI maître EtherCAT 6 axes (PCI-1203-06AE) - vue 1
Carte PCI maître EtherCAT 6 axes (PCI-1203-06AE) - vue 2

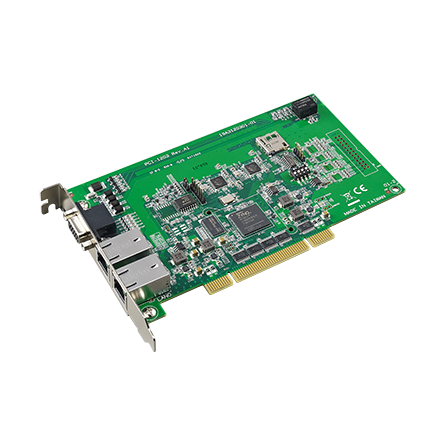

Carte PCI maître EtherCAT 6 axes (PCI-1203-06AE) - vue 3
next

Description

La PCI-1203-06AE d'Advantech est une carte PCI maître EtherCAT, dans sa version six axes, qui pilote servomoteurs et modules d'entrées/sorties sur deux ports dédiés. Un processeur ARM double cœur à 650 MHz prend en charge la communication du bus, et la carte embarque huit entrées et quatre sorties numériques isolées pour les signaux locaux.

Le logiciel s'appuie sur le SDK de mouvement commun du constructeur, qui organise les axes en groupes, jusqu'à six groupes de huit axes. Des fonctions de diagnostic retracent les commandes et les messages d'erreur pour accélérer le dépannage. La carte fonctionne de 0 à 60 °C. Sur une machine spéciale, remplacer le câblage impulsion/direction de chaque variateur par un seul bus EtherCAT simplifie le câblage et laisse au PC la coordination des trajectoires.

Cette version d'entrée de gamme convient aux machines comptant quelques axes ; vérifiez que les variateurs choisis sont compatibles EtherCAT et que l'emplacement disponible dans le PC correspond au format de la carte.

Points forts

  • Carte PCI EtherCAT, 2 ports, 6 axes
  • Processeur ARM 650MHz à double cœur
  • 2 x ports EtherCAT pour des applications de mouvement et d'E/S à haute performance
