Convertisseur BB-4WSD25OTB : RS-232 DB25 vers RS-422/485 2 ou 4 fils, isolation optique 2000 V, 115,2 kbit/s, borniers amovibles, alimentation 10-48 V CC.

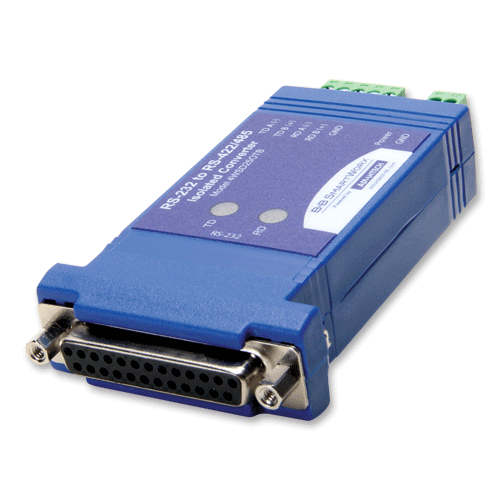

Convertisseur RS-232 DB25 RS-422/485 isolé (BB-4WSD25OTB) - vue 1

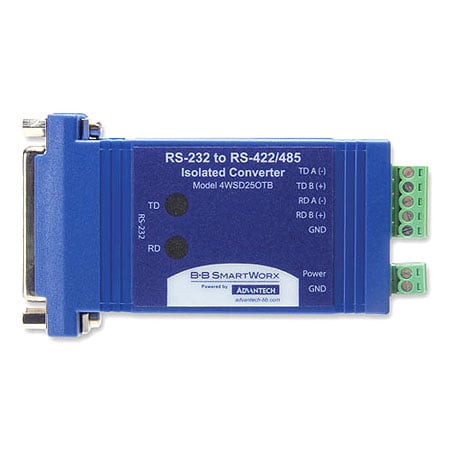

Convertisseur RS-232 DB25 RS-422/485 isolé (BB-4WSD25OTB) - vue 2

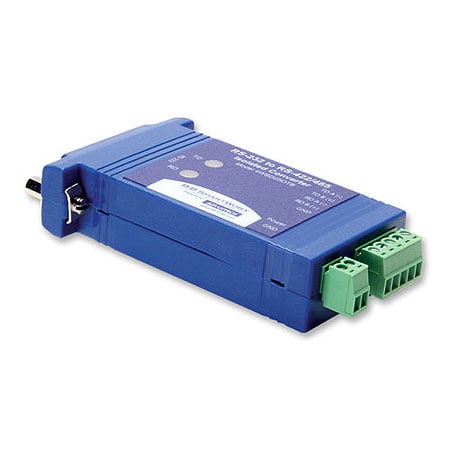

Convertisseur RS-232 DB25 RS-422/485 isolé (BB-4WSD25OTB) - vue 3
prev
Convertisseur RS-232 DB25 RS-422/485 isolé (BB-4WSD25OTB) - vue 1
Convertisseur RS-232 DB25 RS-422/485 isolé (BB-4WSD25OTB) - vue 2
Convertisseur RS-232 DB25 RS-422/485 isolé (BB-4WSD25OTB) - vue 3
next

Description

Le BB-4WSD25OTB d'Advantech convertit une interface RS-232 sur connecteur DB25 en liaison RS-422 ou RS-485, en 2 ou 4 fils, avec isolation optique. Cette isolation bidirectionnelle de 2000 V entre entrée et sortie protège le port de l'ordinateur ou de l'automate contre les perturbations venues de la ligne. Le débit atteint 115,2 kbit/s et les liaisons RS-422/485 se raccordent sur borniers amovibles.

Le contrôle automatique de l'émission gère le sens de transmission sans pilote logiciel, ce qui simplifie l'intégration avec des applications existantes. Le convertisseur nécessite une alimentation externe de 10 à 48 V CC, à commander séparément, et fonctionne de 0 à 70 °C d'après sa fiche technique. Sur un site industriel, le RS-232 reste limité en distance, alors que le RS-422 et le RS-485 franchissent de longues liaisons et desservent plusieurs équipements.

L'isolation galvanique prend alors tout son intérêt : sur un câble long, les différences de potentiel entre deux armoires et les surtensions peuvent détériorer les ports série. C'est une solution adaptée pour raccorder un ancien poste équipé d'un port DB25 à un bus de terrain.

Points forts

  • Conversion série RS-232 vers RS-422 ou RS-485 (2 ou 4 fils)
  • Isolation optique bidirectionnelle de 2 000 V (entrée/sortie)
  • Débit de données : 115,2 kbps
