Convertisseur RS-232 vers RS-485 2 fils Advantech BB-485SD9TB : sortie bornier, alimenté par le port, émission automatique, 115,2 kbit/s, ligne jusqu'à 1,2 km.

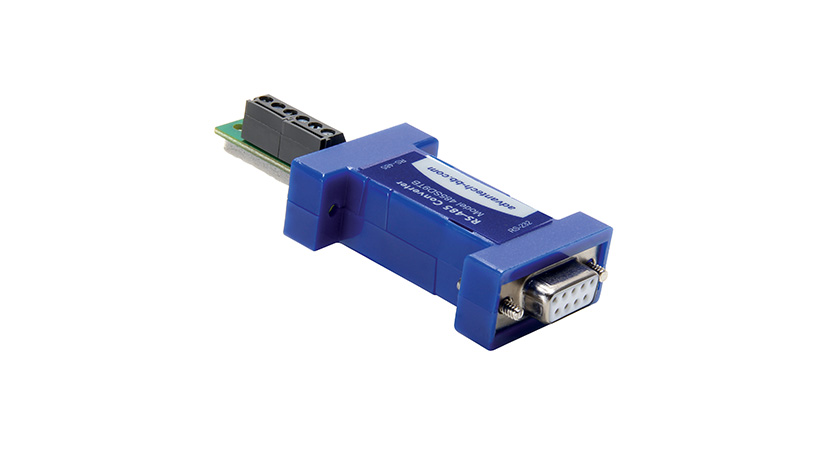

Convertisseur RS-232/RS-485 2 fils bornier (BB-485SD9TB) - vue 1

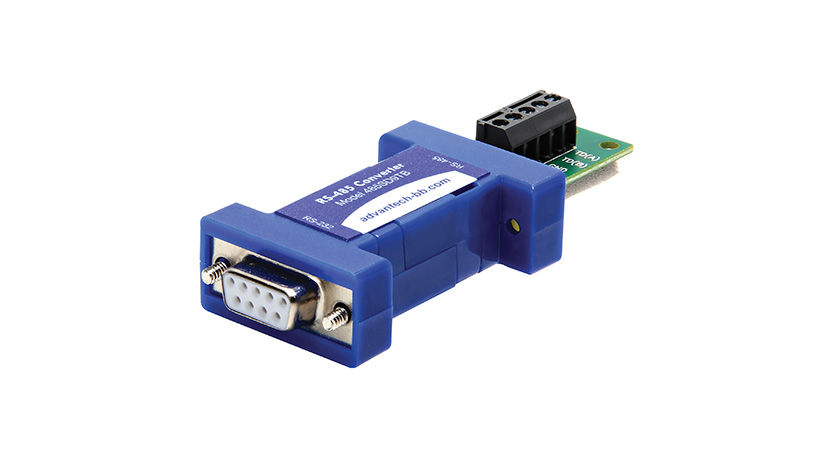

Convertisseur RS-232/RS-485 2 fils bornier (BB-485SD9TB) - vue 2

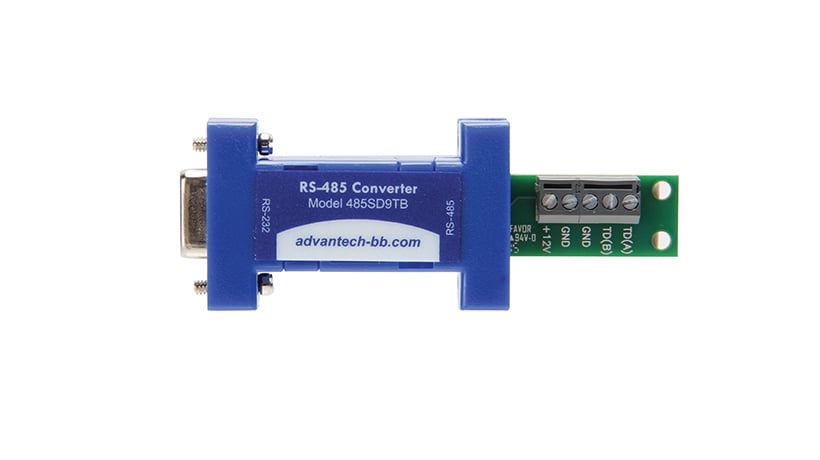

Convertisseur RS-232/RS-485 2 fils bornier (BB-485SD9TB) - vue 3
prev
Convertisseur RS-232/RS-485 2 fils bornier (BB-485SD9TB) - vue 1
Convertisseur RS-232/RS-485 2 fils bornier (BB-485SD9TB) - vue 2
Convertisseur RS-232/RS-485 2 fils bornier (BB-485SD9TB) - vue 3
next

Description

Le BB-485SD9TB d'Advantech relie un port RS-232 à un bus RS-485 deux fils, avec une sortie sur bornier à vis prête à recevoir la paire de la ligne. Les signaux TD et RD sont convertis et la liaison peut atteindre 1,2 km, à des débits jusqu'à 115,2 kbit/s. La commutation entre émission et réception est automatique, sans pilote logiciel, et l'alimentation provient des lignes de handshake du port, sans bloc séparé.

La fiche technique indique un fonctionnement de 0 à 70 °C. Par rapport aux variantes équipées de connecteurs, le bornier offre un raccordement direct et durable du câble, sans fabrication de prise ni adaptateur. Il convient particulièrement à une installation fixe, par exemple un poste de supervision qui interroge en Modbus RTU une série d'appareils dans un local technique.

Les points à surveiller sont classiques : polarité des deux fils, résistance de terminaison en bout de ligne et blindage relié à la terre d'un seul côté. Vérifiez enfin que le port série fournit des signaux de contrôle actifs.

Points forts

  • Prolongez les signaux de données RS-232 jusqu'à 1,2 km
  • Convertit les signaux RS-232 TD et RD en signaux RS-485
  • Débit de données : jusqu'à 115,2 kbit/s
