Convertisseur RS-422 vers TTL 5 V Advantech BB-422TTL : 2 canaux dans chaque sens, jusqu'à 115,2 kbit/s, DB25 mâle et femelle, brochage modifiable.

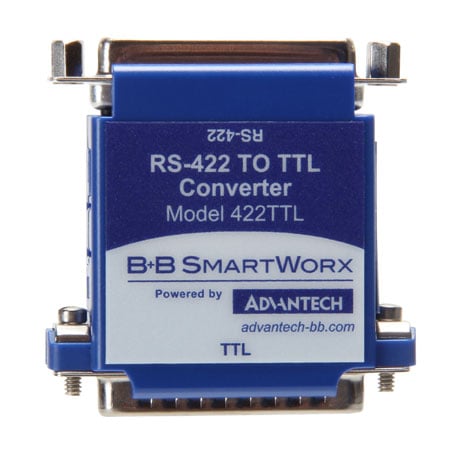

Convertisseur RS-422 vers TTL 5 V 2 canaux (BB-422TTL) - vue 1

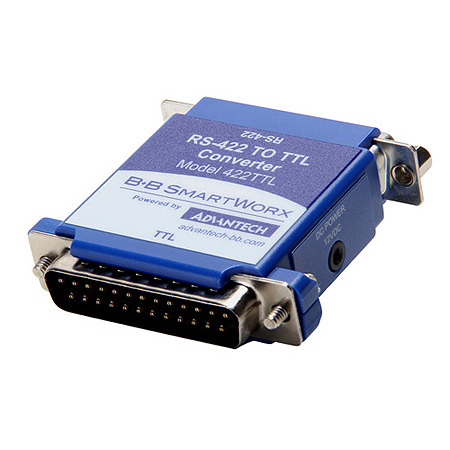

Convertisseur RS-422 vers TTL 5 V 2 canaux (BB-422TTL) - vue 2

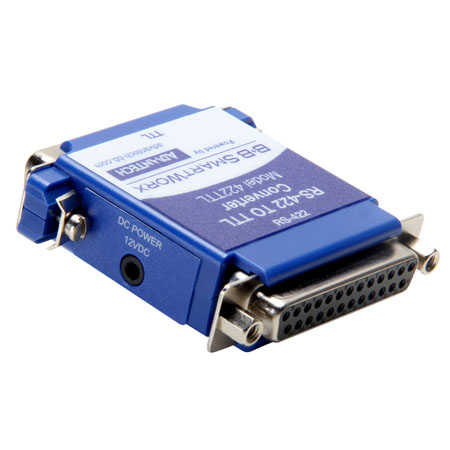

Convertisseur RS-422 vers TTL 5 V 2 canaux (BB-422TTL) - vue 3
prev
Convertisseur RS-422 vers TTL 5 V 2 canaux (BB-422TTL) - vue 1
Convertisseur RS-422 vers TTL 5 V 2 canaux (BB-422TTL) - vue 2
Convertisseur RS-422 vers TTL 5 V 2 canaux (BB-422TTL) - vue 3
next

Description

Le BB-422TTL d'Advantech relie une électronique en logique TTL 5 V à une ligne RS-422 différentielle. Il convertit deux canaux dans chaque direction, à des débits jusqu'à 115,2 kbit/s, et se raccorde par connecteurs DB25 mâle et femelle. Des pastilles à ouvrir sur le circuit permettent de modifier l'affectation des broches pour s'adapter au câblage existant.

Le convertisseur nécessite une alimentation externe, non fournie, que la fiche technique indique en 12 V CC, et il fonctionne de 0 à 70 °C. Les niveaux TTL, issus directement d'un microcontrôleur ou d'une carte électronique, ne supportent que quelques dizaines de centimètres de câble avant de devenir illisibles. En les convertissant en RS-422, on peut déporter une carte, un codeur ou un module embarqué loin de l'équipement qui l'exploite, avec une bonne tenue aux perturbations.

Ce type de convertisseur intéresse donc surtout les bureaux d'études et les fabricants de machines spéciales. Vérifiez au préalable le nombre de signaux à transporter et le brochage attendu de chaque côté.

Points forts

  • Convertir 2 canaux dans chaque direction : 5V TTL (« Transistor Transistor Logic) » en RS-422
  • Débit de données : jusqu'à 115,2 kbit/s en bauds
  • DB25 M / DB25 F
