Convertisseur Advantech BB-232LPTTL33 : RS-232 vers TTL/CMOS 3,3 V, 2 canaux par sens, jusqu'à 115,2 kbit/s, sans alimentation, connecteurs DB9.

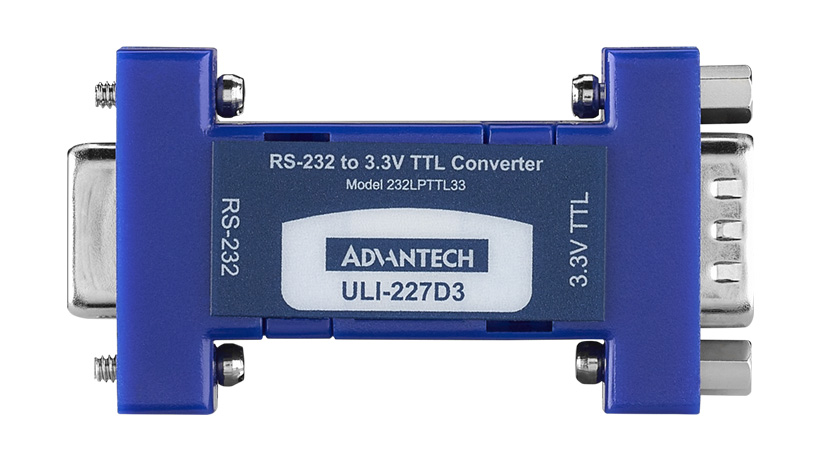

Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 1

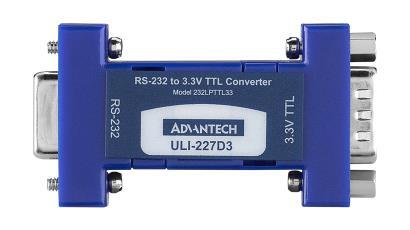

Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 2

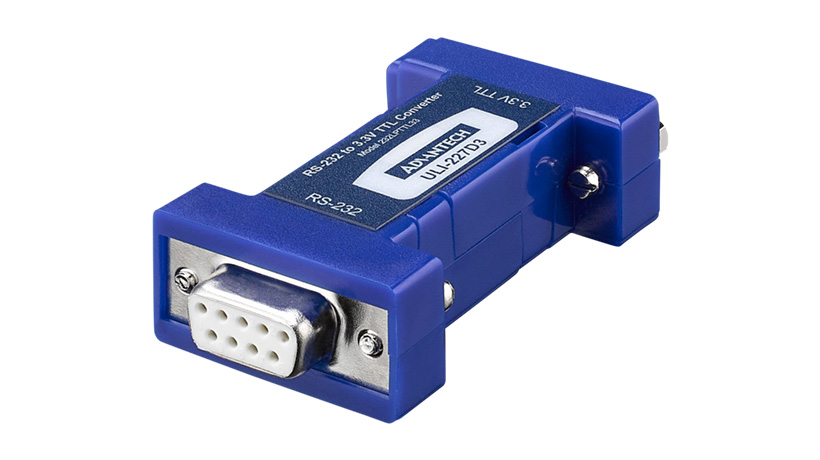

Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 3

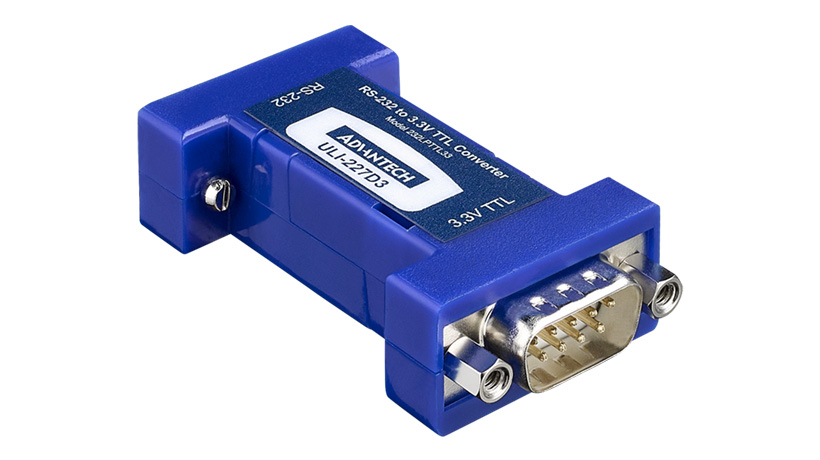

Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 4
prev
Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 1
Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 2
Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 3
Convertisseur RS-232 vers TTL 3,3 V (BB-232LPTTL33) - vue 4
next

Description

Pensé pour l'électronique basse tension, le BB-232LPTTL33 d'Advantech relie un port RS-232 à une logique TTL ou CMOS 3,3 V. Il assure la conversion de deux canaux dans chaque sens, jusqu'à 115,2 kbit/s. Le convertisseur puise son énergie dans les lignes de données et de contrôle RS-232, à l'état haut comme à l'état bas, si bien qu'aucune alimentation n'est requise.

Un connecteur DB9 femelle reçoit la liaison RS-232 et un connecteur DB9 mâle la logique TTL/CMOS ; la fiche technique indique un fonctionnement de 0 à 70 °C. La plupart des microcontrôleurs, modules de communication et cartes de développement actuels fonctionnent en 3,3 V et ne tolèrent ni les tensions négatives ni les niveaux élevés du RS-232.

Intercaler ce convertisseur permet de configurer, déboguer ou piloter ces circuits depuis le port série d'un PC ou d'un automate, sans montage électronique spécifique. Contrôlez au préalable la tension de la logique cible : pour des circuits en 5 V, la version BB-232LPTTL est la bonne référence.

Points forts

  • Convertit 2 canaux dans chaque direction de RS-232 vers TTL/CMOS 3,3 V
  • Débit de données : jusqu'à 115,2 kbps
  • Alimenté par les lignes de données/handshake RS-232 (haut ou bas) — aucune alimentation nécessaire
