BB-232LPTTL d'Advantech : convertisseur RS-232 vers TTL/CMOS 5 V, 2 canaux par sens, 115,2 kbit/s, alimenté par le port série, connecteurs DB9.

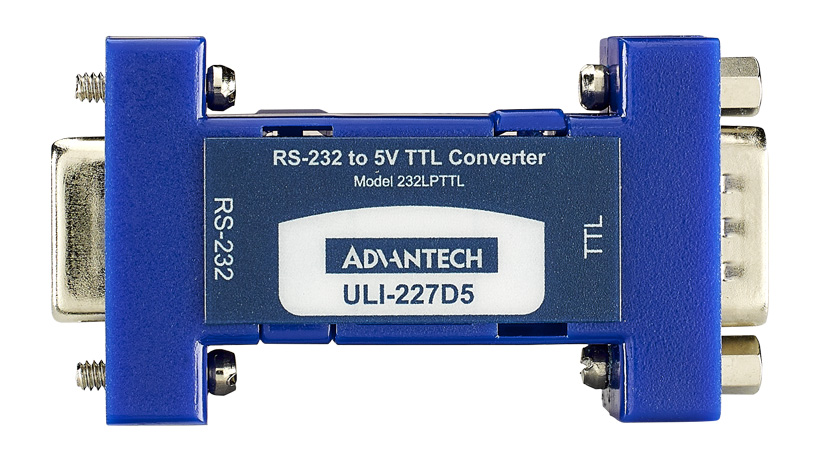

Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 1

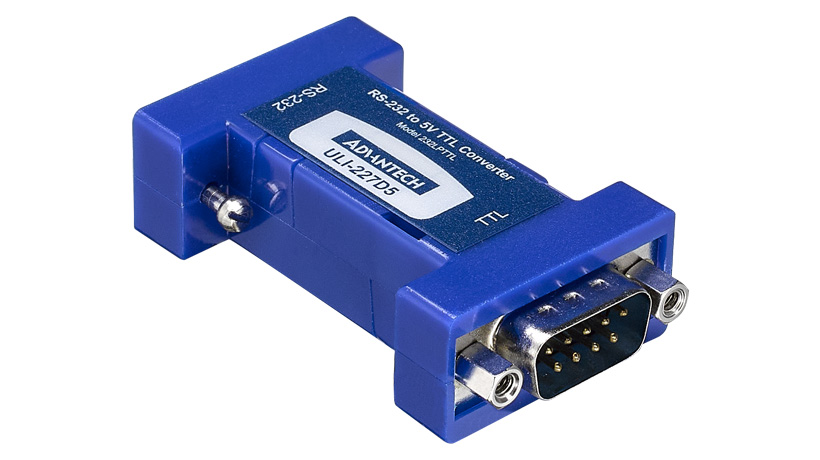

Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 2

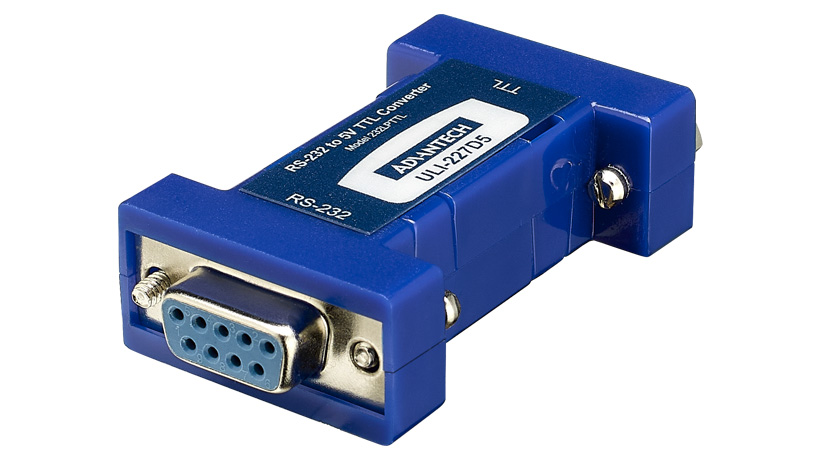

Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 3
Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 4
prev
Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 1
Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 2
Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 3
Convertisseur RS-232 vers TTL 5 V (BB-232LPTTL) - vue 4
next

Description

Le BB-232LPTTL d'Advantech adapte les niveaux électriques d'un port RS-232 à ceux d'une logique TTL ou CMOS 5 V. Il convertit deux canaux dans chaque direction, à un débit pouvant atteindre 115,2 kbit/s. Aucune alimentation n'est à prévoir : le convertisseur se contente de l'énergie prélevée sur les lignes de données et de contrôle RS-232, qu'elles soient à l'état haut ou bas.

Le côté RS-232 se raccorde sur un connecteur DB9 femelle, le côté TTL/CMOS sur un connecteur DB9 mâle, et la fiche technique annonce un fonctionnement de 0 à 70 °C. Les niveaux RS-232, positifs et négatifs de plusieurs volts, détruiraient l'entrée d'un microcontrôleur ou d'une carte électronique alimentée en 5 V : ce convertisseur fait l'interface entre les deux mondes.

Il sert à dialoguer depuis un PC avec une carte embarquée, un module radio, un afficheur ou un capteur à sortie logique, en phase de mise au point comme en exploitation. Vérifiez que la logique cible fonctionne bien en 5 V ; une variante basse tension existe pour les circuits plus récents.

Points forts

  • Convertit 2 canaux dans chaque direction de RS-232 vers logique TTL/CMOS 5 V
  • Débit de données : jusqu'à 115,2 kbps
  • Alimenté par les lignes de données/handshake RS-232 (haut ou bas) — aucune alimentation nécessaire
