BB-232OPDR d'Advantech : répéteur RS-232 isolé 2 kV à 3 voies, 115,2 kbit/s, rail DIN, de -40 à 80 °C, boîtier IP30 et alimentation 10-30 V CC.

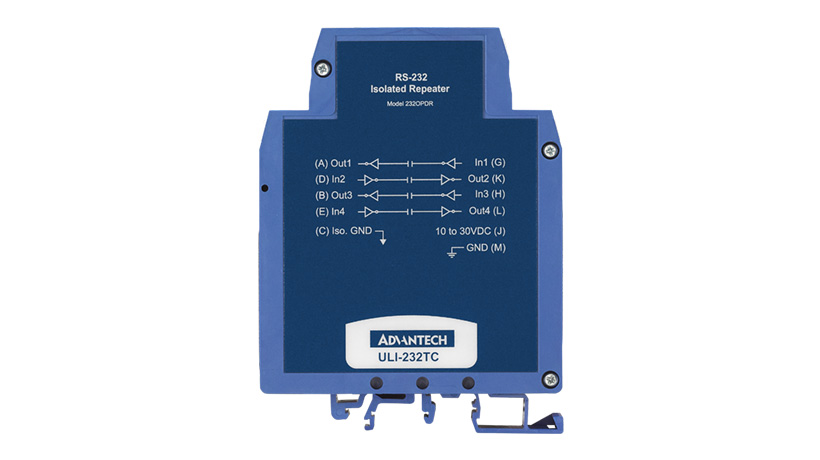

Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 1

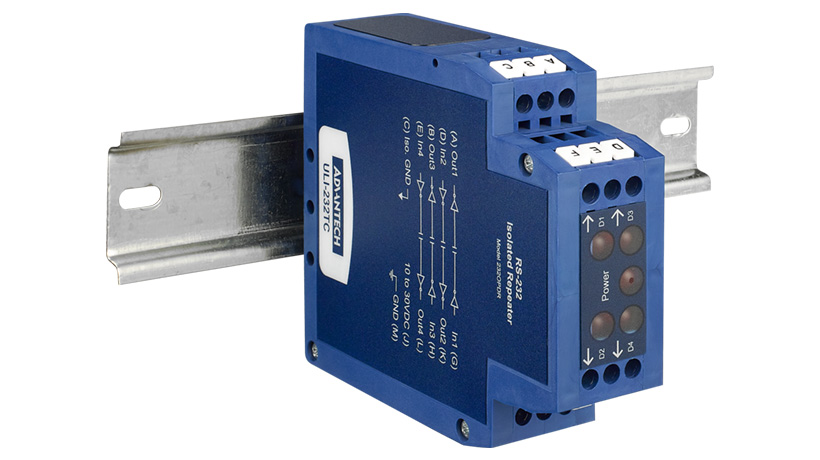

Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 2

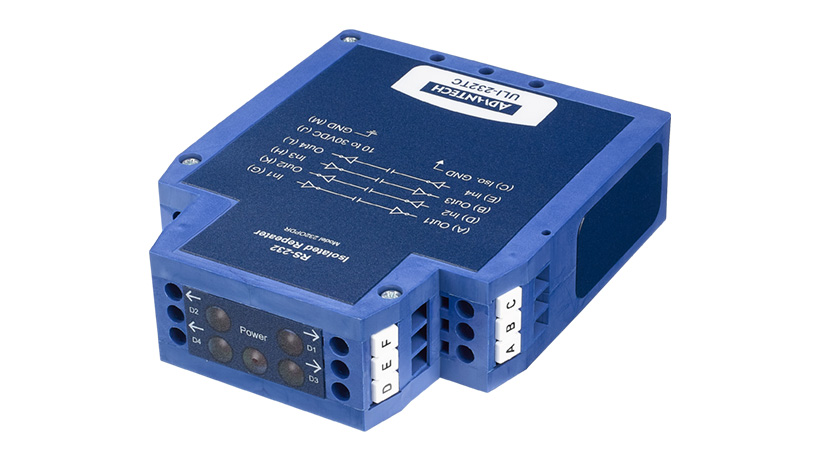

Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 3

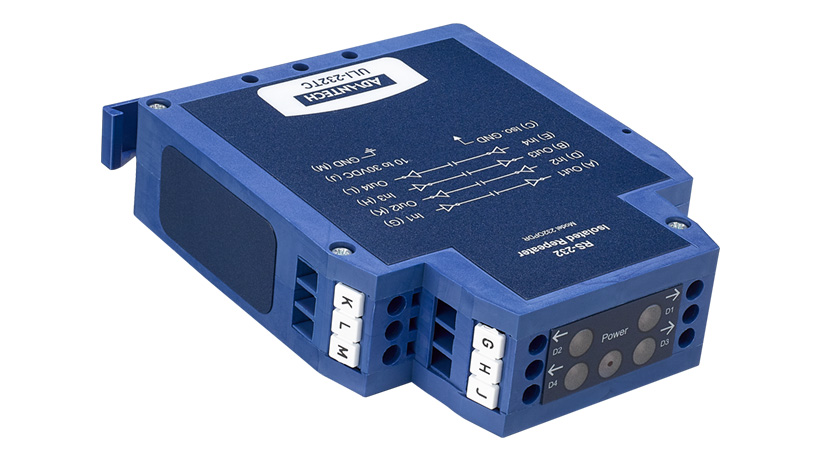

Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 4
prev
Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 1
Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 2
Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 3
Répéteur RS-232 isolé 3 voies sur rail DIN (BB-232OPDR) - vue 4
next

Description

Le BB-232OPDR d'Advantech étend une liaison RS-232 tout en isolant électriquement les deux équipements qu'il relie. L'isolation de 2 kV porte sur trois voies, la transmission monte jusqu'à 115,2 kbit/s et le raccordement se fait par connecteurs DB9 mâle et femelle ou par bornier. Le boîtier IP30 se fixe sur rail DIN, fonctionne de -40 à 80 °C selon les données commerciales et bénéficie d'une reconnaissance UL.

Une alimentation 10-30 V CC est nécessaire ; elle n'est pas fournie et se commande séparément. Contrairement au RS-485, le RS-232 rapporte tous ses signaux à une masse commune : dès que les deux équipements sont alimentés par des tableaux différents, un courant peut circuler dans cette masse et perturber, voire endommager, les ports.

L'isolation trois voies coupe ce chemin, tandis que la fonction de répéteur compense l'atténuation du câble. La plage de température étendue permet de l'installer dans un poste électrique, un coffret de télégestion ou une armoire exposée. Prévoyez la source continue dans l'armoire et le bornier ou le DB9 selon le câble existant.

Points forts

  • Étend et isole le RS-232
  • Isolation 2 kV
  • Débit de données : jusqu'à 115,2 kbps
