Convertisseur Advantech BB-232CL9R : RS-232 vers boucle de courant 20 mA, isolation optique, boucles active ou passive, débit jusqu'à 19,2 kbit/s.

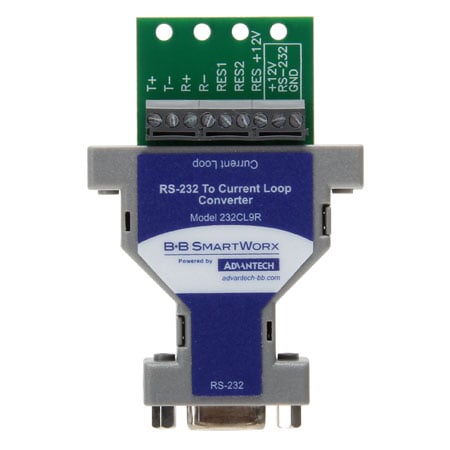

Convertisseur RS-232 boucle de courant 20 mA (BB-232CL9R) - vue 1

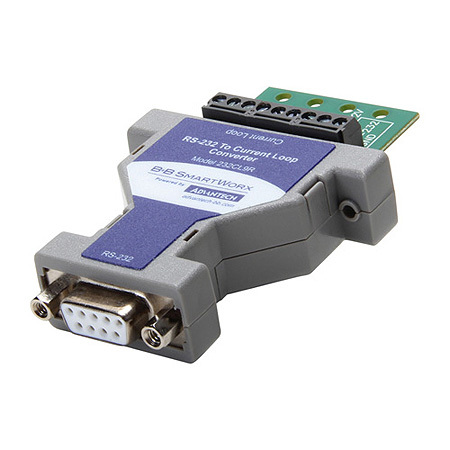

Convertisseur RS-232 boucle de courant 20 mA (BB-232CL9R) - vue 2

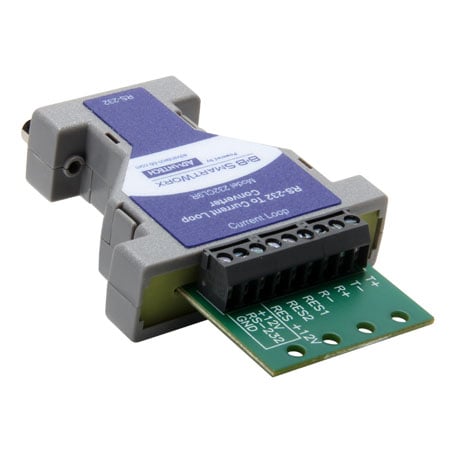

Convertisseur RS-232 boucle de courant 20 mA (BB-232CL9R) - vue 3
prev
Convertisseur RS-232 boucle de courant 20 mA (BB-232CL9R) - vue 1
Convertisseur RS-232 boucle de courant 20 mA (BB-232CL9R) - vue 2
Convertisseur RS-232 boucle de courant 20 mA (BB-232CL9R) - vue 3
next

Description

Le BB-232CL9R d'Advantech convertit un port RS-232 en liaison par boucle de courant 20 mA, un format encore présent sur de nombreux terminaux, afficheurs et machines anciennes. Il accepte des tensions de circuit ouvert jusqu'à 30 V et transmet jusqu'à 19,2 kbit/s. Des isolateurs optiques rapides couplent et isolent les données d'émission et de réception. Le convertisseur comporte une boucle d'émission et une boucle de réception, chacune exploitable en mode actif ou passif ; lorsqu'il doit fournir lui-même le courant de boucle, une alimentation 12 V CC est nécessaire côté boucle.

La fiche technique annonce un fonctionnement de 0 à 70 °C. L'intérêt de la boucle de courant tient à sa robustesse : le signal circule sur des distances, des conducteurs médiocres ou des environnements parasités que le RS-232 ne supporte pas de façon fiable.

C'est donc une façon pragmatique de conserver un équipement existant tout en le raccordant à un PC moderne. Déterminez à l'avance quel côté fournit le courant de chaque boucle, actif ou passif.

Points forts

  • Les signaux de boucle de courant peuvent souvent transiter sur des circuits que les signaux série ne peuvent pas traverser de manière fiable à cause de la distance, des conducteurs marginaux et du parasite électrique.
  • Les Convertisseurs de boucle de courant de B + B SmartWorx RS-232 aux ports de boucle de courant les plus fréquents- 20 mA avec des tensions de circuit ouvert jusqu'à 30 V - à un débit maximum de 19,2 kbps.
  • Les isolateurs optiques à haute vitesse, couplent et isolent les données de transmission et de réception.
