PCL-833-BE d'Advantech : carte ISA isolée de comptage pour 3 axes de codeurs en quadrature, 3 compteurs, 5 entrées TOR, connecteur DB25, de 0 à 60 °C.

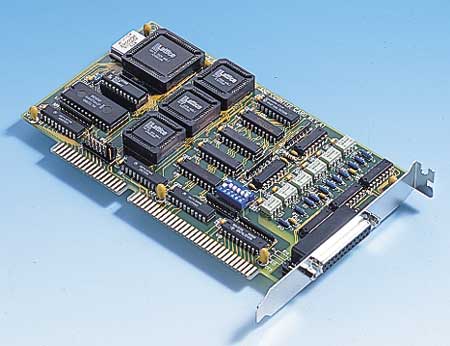

Carte d'acquisition ISA codeur 3 axes isolée (PCL-833-BE) - vue 1
Carte d'acquisition ISA codeur 3 axes isolée (PCL-833-BE) - vue 1

Description

Destinée à la lecture de codeurs incrémentaux, la PCL-833-BE d'Advantech est une carte pour bus ISA qui gère 3 axes en quadrature à l'aide de 3 compteurs. Elle ajoute 5 entrées tout ou rien et bénéficie d'une isolation ; l'ensemble se raccorde sur un connecteur DB25. La fiche technique indique un fonctionnement de 0 à 60 °C.

Le décodage en quadrature exploite les deux voies déphasées d'un codeur pour déterminer à la fois la position et le sens de déplacement d'un axe : c'est la base du suivi de position sur une table, un convoyeur ou un vérin motorisé. Les entrées tout ou rien servent à lire des signaux associés, comme les fins de course ou une impulsion de référence.

L'isolation protège le PC des perturbations ramenées par les câbles de codeurs, souvent longs et proches des moteurs. Cette carte s'adresse aux machines spéciales et aux bancs de mesure de déplacement équipés de PC à bus ISA. Vérifiez le type de sortie de vos codeurs avant de câbler.

Points forts

  • Carte PCL
  • Connecteur 1xDB25, Bus ISA, 5E TOR, 3 axes, 3xCpts, Isolation
  • Encodeur Quadratique
