ADAM-3956-BE d'Advantech : bornier 4 axes SCSI 100 points sur rail DIN avec DB-26 et LED, pour cartes PCI-1240, PCI-1245, PCI-1265 et PCI-1285.

Bornier 4 axes SCSI 100 points rail DIN (ADAM-3956-BE) - vue 1
Bornier 4 axes SCSI 100 points rail DIN (ADAM-3956-BE) - vue 2
Bornier 4 axes SCSI 100 points rail DIN (ADAM-3956-BE) - vue 3
prev
Bornier 4 axes SCSI 100 points rail DIN (ADAM-3956-BE) - vue 1
Bornier 4 axes SCSI 100 points rail DIN (ADAM-3956-BE) - vue 2
Bornier 4 axes SCSI 100 points rail DIN (ADAM-3956-BE) - vue 3
next

Description

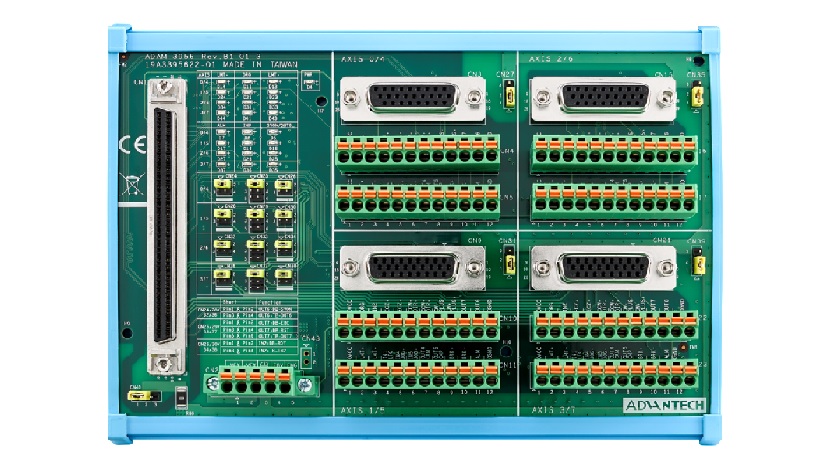

L'ADAM-3956-BE d'Advantech est une carte de câblage sur rail DIN prévue pour quatre axes, raccordée par un connecteur SCSI à 100 points. Elle accompagne les cartes PCI-1240, PCI-1245, PCI-1245E, PCI-1245V, PCI-1245L, PCI-1265, PCI-1285 et PCI-1285E. On y trouve également un connecteur DB-26 et des indicateurs LED, dans un boîtier de 122 x 171 x 45 mm.

La densité du connecteur s'explique par le nombre de signaux qu'impliquent quatre axes : chaque axe mobilise ses propres consignes, retours et contacts de sécurité. Les éclater sur un bornier unique, avec signalisation, évite de multiplier les adaptateurs et garde une architecture lisible dans l'armoire. Le fait que plusieurs générations de cartes partagent le même bornier est un atout pour faire évoluer une machine : on remplace la carte de commande sans refaire la filerie vers les variateurs.

Avant la mise en service, contrôlez le brochage axe par axe et l'affectation des contacts de fin de course.

Points forts

  • Carte de câblage sur rail DIN pour application PCI-1240/1245/1245E/1245V/ 1245L/1265/1285/1285E.
  • Dimensions (L x L x H) : 122 x 171 x 45 mm (4,8"" x6,73"" x 1,77"")
  • Connecteur DB-26
