PCIE-1756H-BE d'Advantech : carte PCIe à 64 E/S numériques isolées avec filtre numérique et interruptions, sorties 5-40 V CC 500 mA, isolation 2500 V CC.

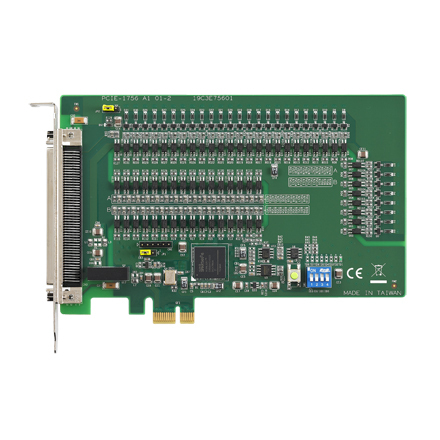

Carte d'acquisition PCIe 64 E/S TOR filtrées (PCIE-1756H-BE) - vue 1

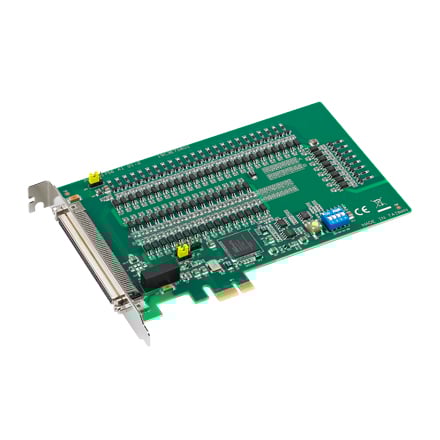

Carte d'acquisition PCIe 64 E/S TOR filtrées (PCIE-1756H-BE) - vue 2
prev
Carte d'acquisition PCIe 64 E/S TOR filtrées (PCIE-1756H-BE) - vue 1
Carte d'acquisition PCIe 64 E/S TOR filtrées (PCIE-1756H-BE) - vue 2
next

Description

La carte PCIE-1756H-BE d'Advantech reprend les 64 entrées/sorties numériques isolées de sa famille en y ajoutant un filtre numérique et une fonction d'interruption. Les entrées travaillent entre 10 et 30 V CC, avec polarité réglable par groupe et protection contre les surtensions à 70 V CC ; les sorties commandent des charges de 5 à 40 V CC en absorbant jusqu'à 500 mA par voie.

L'isolation de 2500 V CC, la protection électrostatique, la relecture des sorties et leur maintien au redémarrage à chaud sont également présents. La fiche technique annonce une plage de fonctionnement de 0 à 60 °C. Le filtrage numérique fait ici la différence dans les environnements électriquement chargés : à proximité de variateurs ou de contacteurs, une impulsion parasite peut sinon être prise pour un changement d'état.

En le combinant aux interruptions, l'application ne réagit qu'aux événements réels et n'a pas besoin de scruter en boucle les 64 voies. Cette version se destine donc aux machines bruitées, ou aux comptages d'événements lents sur des contacts mécaniques.

Points forts

  • Carte PCIE 64 E/S numériques isolées, filtre numérique, fonction d'interruption
  • Large gamme de sortie (5 ~ 40 VDC)
  • Courant de descente élevé sur les voies de sortie isolés (500mA max./ch)
