Carte PCIe Advantech PCIE-1756-BE : 64 E/S numériques isolées, sorties 5-40 V CC jusqu'à 500 mA par voie, entrées 10-30 V CC, isolation de 2500 V CC.

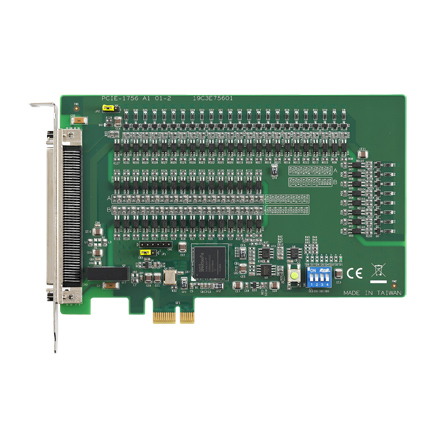

Carte d'acquisition PCIe 64 E/S TOR isolées (PCIE-1756-BE) - vue 1

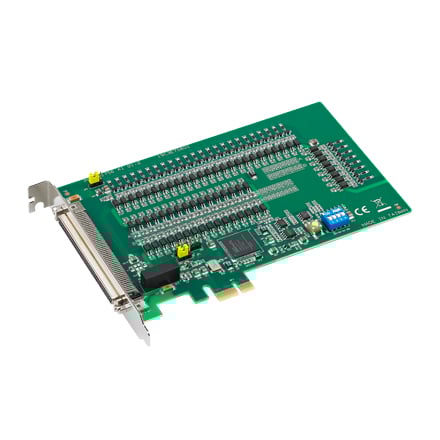

Carte d'acquisition PCIe 64 E/S TOR isolées (PCIE-1756-BE) - vue 2
prev
Carte d'acquisition PCIe 64 E/S TOR isolées (PCIE-1756-BE) - vue 1
Carte d'acquisition PCIe 64 E/S TOR isolées (PCIE-1756-BE) - vue 2
next

Description

Sur un seul emplacement PCI Express, la PCIE-1756-BE d'Advantech réunit 64 entrées/sorties numériques isolées pour le pilotage tout ou rien d'une machine depuis un PC. Les sorties acceptent une tension de charge de 5 à 40 V CC et absorbent jusqu'à 500 mA par voie, de quoi commander directement des relais ou des voyants. Les entrées fonctionnent de 10 à 30 V CC, avec polarité commune au choix par groupe et protection contre les surtensions jusqu'à 70 V CC.

L'isolation de 2500 V CC, la protection contre les décharges électrostatiques, la gestion des interruptions et la relecture de l'état des sorties complètent l'ensemble. Les paramètres et les sorties sont conservés lors d'un redémarrage à chaud, et une fonction de gel des voies est disponible.

La fiche technique indique un fonctionnement de 0 à 60 °C. Le maintien des sorties pendant un redémarrage du logiciel évite qu'un actionneur ne retombe de façon inattendue : un point de sûreté apprécié sur les machines automatiques. Additionnez néanmoins les courants de sortie pour dimensionner l'alimentation des charges.

Points forts

  • Carte PCIE 64 E/S numériques isolées
  • Large gamme de sortie (5 ~ 40 VDC)
  • Courant de descente élevé sur les voies de sortie isolés (500mA max./ch)
