Carte PCIe Advantech PCIE-1753-B : 96 E/S numériques TTL compatibles 8255 et PCI-1753, relecture des sorties, interruptions, connecteur SCSI 100 broches.

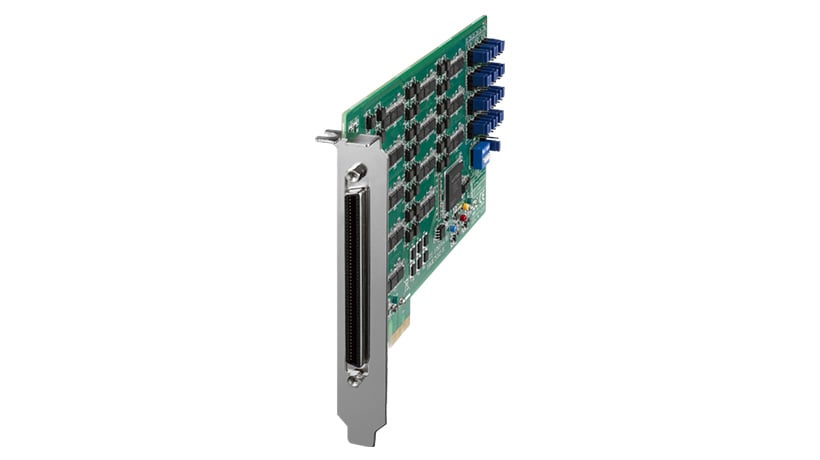

Carte d'acquisition PCIe 96 E/S numériques TTL (PCIE-1753-B) - vue 1

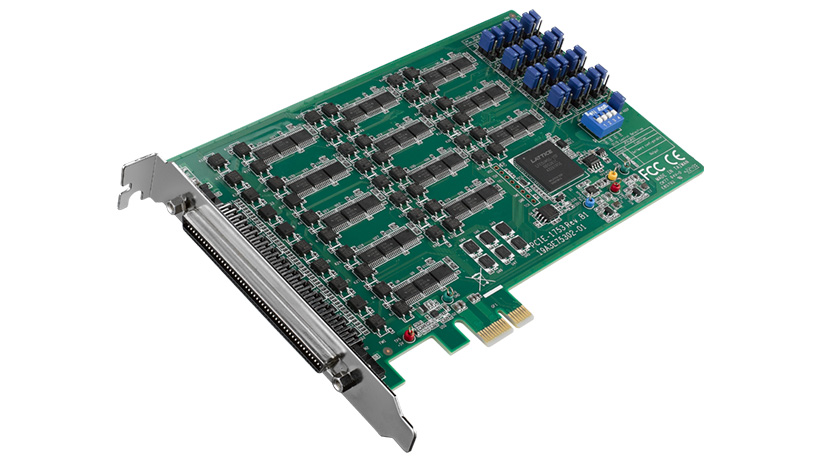

Carte d'acquisition PCIe 96 E/S numériques TTL (PCIE-1753-B) - vue 2
prev
Carte d'acquisition PCIe 96 E/S numériques TTL (PCIE-1753-B) - vue 1
Carte d'acquisition PCIe 96 E/S numériques TTL (PCIE-1753-B) - vue 2
next

Description

Avec ses 96 lignes numériques TTL, la PCIE-1753-B d'Advantech compte parmi les cartes PCI Express les plus denses pour le contrôle tout ou rien. Elle reste compatible avec la carte PCI-1753 et émule le mode 0 du 8255 PPI, deux atouts pour migrer une application existante vers un PC récent. Les circuits tamponnés délivrent plus de courant qu'un 8255 et acceptent les contacts secs ou humides.

L'état des sorties peut être relu, la carte gère les interruptions, la concordance des données d'entrée et la détection de changement d'état, et elle conserve paramètres et sorties après un redémarrage à chaud. Toutes les voies sortent sur un connecteur SCSI haute densité de 100 broches. La fiche technique indique un fonctionnement de 0 à 60 °C.

Une telle densité convient aux bancs de test de faisceaux ou de cartes électroniques, où des dizaines de points doivent être lus et forcés depuis un seul emplacement. Le connecteur unique impose en revanche un câble et un bornier adaptés pour répartir les signaux dans l'armoire.

Points forts

  • Carte PCIE 96 entrées/sorties numériques
  • Entièrement compatible avec la norme PCI-1753
  • Jusqu'à 96 lignes d'E/S numériques TTL
